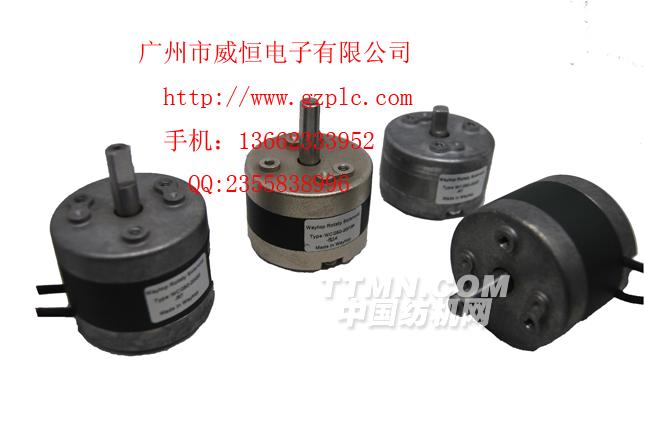

RSR20/20電磁鐵WCG50 20系列雙向轉角磁鋼電磁鐵使用注意事項

1， 本WCG50 20系列電機是正反向轉動的電機，TAKANO的RSR20/20 E010，RSR20/20 CAB6.2也是同類產品，轉動角度最大不超過120度，一般為30-100度的范圍。

2， 本WCG50 20系列電機轉動角度必須由外部限位塊來設定，轉軸在自由狀態下時，外加電壓時驅動不了電機。

3， 本WCG50 20系列電機在左極限檔塊，或右極限擋塊位置，均可自保持，無需通電保持。故控制板的通電時間一般為20MS到30MS就足夠驅動電機翻轉。本電機的空載極限響應時間是4MS。

4， WCG50 20系列產品驅動電路一般為橋式驅動，導通Q1，Q4或Q2，Q3對角的一組管，可實現正反電源的驅動交換。如上位機通過繼電器來驅動本電機，請注意做好互鎖保護以免造成電源短路：通電的時間不要太長，以免產品發熱。如需詳細的驅動原理圖請聯系威恒技術部。

5， 市面上有集成H橋式電路的步進驅動模塊L298可做本WCG50 20系列電機的驅動電源。威恒有分立原件TIP122，TIP127搭成的成熟驅動電路，配合單片機103H的芯片，發送脈沖電壓驅動轉角電機，可實現電機的持續正反轉或單動正反轉。

6， 本WCG50 20系列電機的驅動電源電壓為DC10-30V，驅動電壓越高，扭力矩越大，發熱也相應的會高，驅動方式為脈沖驅動，如長時間通電會造成線圈過熱，在使用時如產品外表面超過80度時，有可能是以下情況：A，通電時間過長，B，工作頻率過高，C，使用電壓過高，D，產品的設計參數和使用環境不匹配。

7， 本WCG50 20系列產品轉角電磁鐵電機的轉軸由不銹鋼材料制成，如需特殊的銑扁尺寸或安裝螺牙，請來圖或提供安裝要求，以便為您提供更快捷的安裝。銑扁位的螺絲請一定要鎖緊靠。

8， WCG50 20系列產品在安裝時，使用M4的螺絲，安裝時請注意螺釘不要過長，以免刺穿漆包線層，造成損壞。

9， WCG50 20系列產品標準品的本體內不安裝過熱保護，如有需要可按客要求安裝可恢復過熱保護元件。

10， 配威恒的WCG50 20系列FLASH工作示意圖以便說明
