A9000
意達噴氣織機
意達依靠其25年來在噴氣織造領域表現出的卓越性能，已經為廣大市場所熟知。新型的A9000型噴氣織機是我們的研發工程師和織造專家綜合集團各品牌織機的制造技術和經驗生產出的新一代噴氣織機。A9000型噴氣織機具有極高的運轉速度和穩定的織物質量，能夠滿足織造市場對高速、高效、高質量、多品種的生產要求。
• 多功能電子交互平臺
• 高效節能主噴嘴
• 全彩觸摸屏
• 智能人機對話界面
• 網絡通訊功能
• 新型無刷超級馬達直接驅動
• 低能量消耗
• 高強度、精加工機架和墻板
• 減少了機件的數量
• 降低了高速時的振動
• 操作人性化
• 維護簡便
• 優化了梭口靜止角時間
• 最大化延長了引緯時間
• 最大化減少了耗氣量
• 共軛凸輪或曲柄打緯驅動
• 完美的織物質量
• 完美的停車痕消除系統
• 完美的織物手感
• 強制潤滑系統
• 最小的維護需求

全新的機械理念

簡單而堅固的結構

A9000噴氣織機的出眾之處在于它優化的簡單而十分堅固可靠的結構設計。意達認真聽取客戶的意見并按照客戶的要求提供一種結構簡單、操作方便、品種適應性廣泛，而又穩定可靠的織機。A9000噴氣織機的結構極其堅固穩定，是市場上高速運行時振動最小的織機。筘座機構的精確平衡裝置有效降低了高速打緯時的振動，提高了打緯的穩定性。開口機構的精確運行，延長了零部件的使用壽命，提升了設備的使用效率，從而降低了維護費用。

直接驅動
A9000噴氣織機的主驅動基于電子驅動和無刷電機技術，操作者可以通過觸摸屏輕松修改織機速度參數。傳統的齒輪機械傳動已經簡化到最小程度，而新驅動方式的使用可以降低20％的能量損耗；同時也節約了備件和維護成本。

降低能量損耗

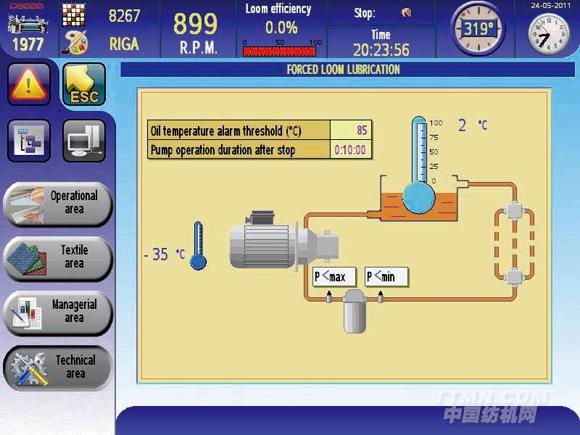

為了實現A9000的高速運行，意達工程師設計了一套特殊的潤滑系統，以保證設備主要零部
件的潤滑。經過大量的實驗證明，此潤滑系統能有效地減少能量損耗并延長了設備零部件的
使用壽命。
A9000噴氣織機性能價格比高，如果您正在尋找一款性能價格比最佳的織機，新型A9000噴氣織機是您最佳的選擇。

獨特的梭口設計

最佳的梭口形狀
應用了不同于其他競爭對手的獨特設計理念，A9000噴氣織機筘座的驅動可以選用曲柄和共軛凸輪兩種方式，以分別滿足對復雜產品織造和高速織造的要求。經過大量的工廠測試和意達研發部門的杰出工作，A9000噴氣織機的梭口設計實現了筘座靜止角與綜框運動的完美結合，最大程度地增加了用于引緯的時間，提高了緯紗飛行的穩定性，有效減少了壓縮空氣的消耗量。

較小的空氣消耗量

高效的噴嘴和供氣系統的精確控制，有效地降低了壓縮空氣的使用量。

完美的織物質量

獨創的梭口幾何尺寸，無疑對獲得完美的織物質量和高速織造提供了有效的保證。在織機電腦控制系統對打緯機構運動的連續精確位置檢測下，優化了的梭口有效地避免了開車痕的產生。毫無疑問，A9000噴氣織機可以滿足織造高質量織物的要求。

廣泛的品種適應性
A9000噴氣織機產品適用范圍廣泛，機上可以選配多種機構以滿足各種織物的織造要求：
• 噴嘴：高效、高速噴嘴或適用于彈性紗的專利BLC噴嘴 ( 選項)
• 可選項：適于全幅式鋼筘或截筘式鋼筘的牽伸噴嘴
• 布邊：獨立驅動式電子紗羅絞邊
• 開口：多臂機或積極式凸輪
• 引緯：2色或4色引緯

A9000是一款能夠滿足未來市場對織造質量、速度和效率要求的新一代噴氣織機。

最新的電子平臺

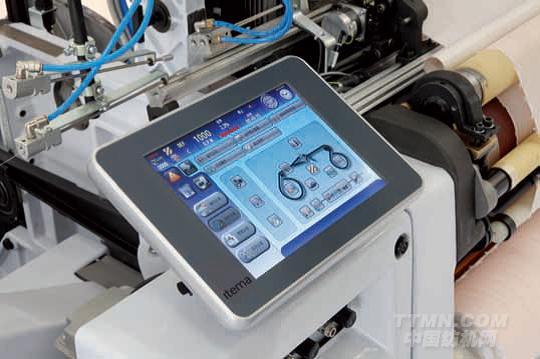

全彩觸摸屏

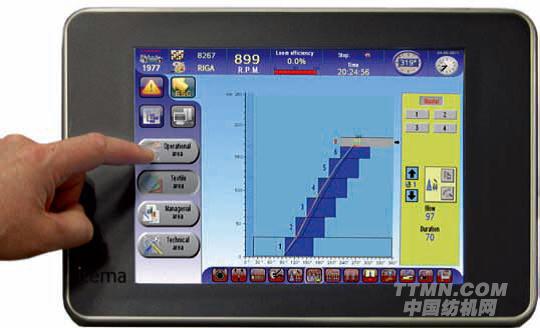

A9000噴氣織機應用了最先進的技術，采用最新式的電子平臺——全彩觸摸屏，作為用戶操作界面。直觀的操作軟件方便操作者和技術人員進行操作。生動的圖標輕松指引用戶進入想要的界面，使操作者更容易上手。

最先進的技術
采用最先進的微處理器技術，使用電路板運行Windows CE來驅動用戶界面。A9000噴氣織機通過采用以太網連接可以和工廠局域網或互聯網快速建立連接。

超前的設計

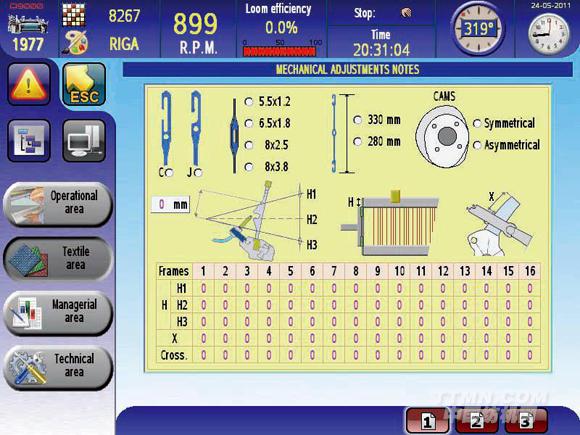

為了提高織機的運轉效率和避免故障的產生，A9000噴氣織機安裝了最新的診斷系統。通過點擊觸摸屏，進入功能測試界面，可以選擇測試任何裝置或應用，甚至做電路板測試。意達工程師特別設計此種功能，可以使操作者在工廠沒有任何電氣背景和工具的情況下，進行設備測試。

使用一個標準的USB存儲器，可以輕松修改或轉存設備設定信息

A9000噴氣織機主要技術規格

開口機構
Staubli 踏盤連桿機構，型號1351, 驅動8片綜框
Staubli 電子多臂機構，型號2658或2861，最多驅動16片綜框快速綜框連接， 型號DRC10

經軸
電子送經，無刷電機驅動和張力反饋控制系統
單經軸盤片直徑（毫米）： 800, 1000 或1100
停經架： 6 列 (30毫米節距) 或 8 列 (16毫米節距)
快速更換經軸系統SBM *

引緯
高效的主噴嘴和輔助噴嘴
優化設計的多孔式接力輔助噴嘴
紗支范圍： 7 Nm ～ 135 Nm
長絲范圍： 20 dTex ～ 1100 dTex
經過特殊涂層的強耐磨性的輔助噴嘴
FAR (緯紗自動修復功能) *
全幅式鋼筘用ITS氣流槽內緯紗牽伸噴嘴 *
截幅式鋼筘用緯紗牽伸噴嘴 *

打緯驅動
凸輪驅動或曲柄驅動

織物卷取
ETD電子卷取，無刷電機驅動與反饋控制
送經/卷取運動同步控制系統
緯密范圍 ：10 - 150 緯/厘米
織物重量范圍（克重）： 800 克/平方米
機外卷取最大直徑：1500毫米 *

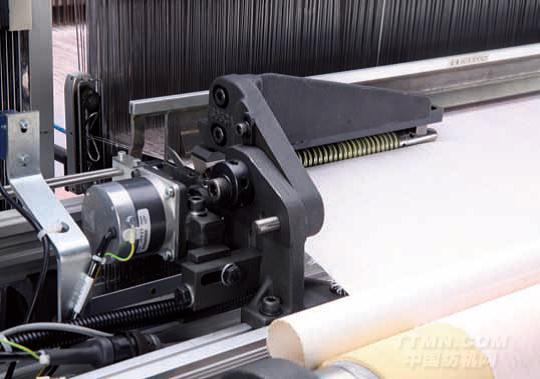

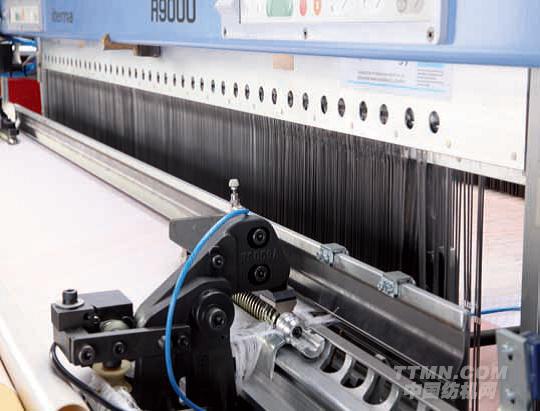

布邊

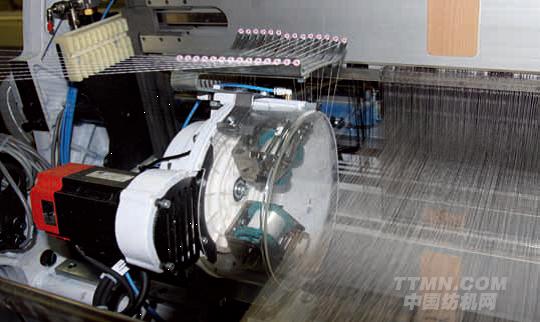

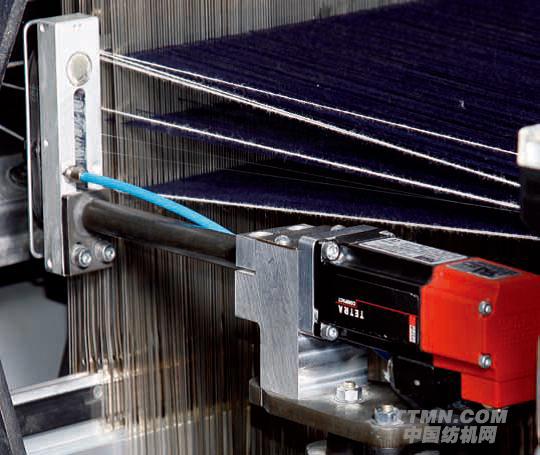

ELD電子絞邊裝置，或RLD旋轉式行星輪絞邊裝置
電子邊剪刀
化纖織物熱切割 *
適用于全幅式鋼筘或者截筘式鋼筘的兩側和中央鉤邊裝置

通訊
連續 VDI 接口
局域網接口
并行接口 *
*可選項


** 不包含踏腳板
