序號

對 比 項 目

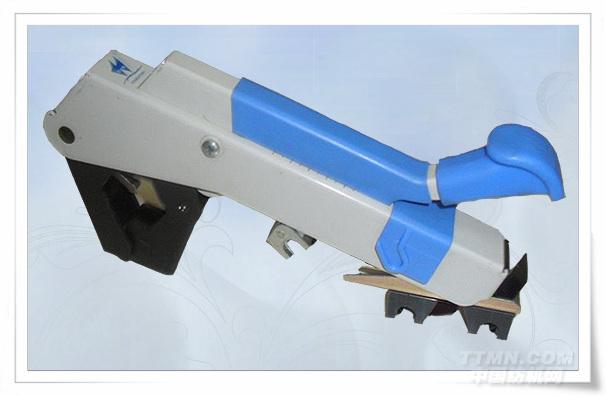

YJQ-145VBSV新型氣動搖架

國內外廠家氣動搖架

01

搖架三線平行度

搖架前中后三線平行度控前檔0.1mm以內 中檔0.2mm以內 后檔0.3mm以內

國家標準前檔0.3mm 中檔0.5mm 后檔0.7mm

02

搖架固定鎖緊方式

鉸鏈?zhǔn)焦潭ㄦi緊，20秒內實現固定鎖緊(專利)

哈乎式固定鎖緊 費時費力

03

搖架壓力調節

固定與鎖緊獨立設計，螺旋式無級調壓，15秒內實現壓力微調鎖定(專利)

哈乎式固定與鎖緊，固定與鎖緊同為一體，調節A B緊固螺絲，上卡旋轉角度實現調壓 在固定 費時費力

04

搖架高度前沖位置一致性

搖架固定不會發生轉動，高度 前沖位置一致性高

由于搖架座調節可以轉動，高度 前沖位置一致性精度不高

05

搖架動態壓力漂移

5N(牛頓)以內

國家標準20N牛頓

06

搖架中后檔壓力調節檔位

實現5檔壓力比列分配調節

3檔壓力比列分配調節

07

搖架壓力微調功能

有搖架壓力微調功能(專利)

無

08

皮圈鉗口壓力可調

皮圈鉗口壓力檔位可調

09

前中后皮輥握持定位方式

9.5(11.5)*22加寬定位 提升握持定位精度(專利)

傳統9.5*16窄定位 定位精度不高

10

皮輥握持定位座加工工藝

粉末冶金精密鑄造(專利)

鈑金沖壓成形

11

搖架安裝固定時間

20秒內實現搖架安裝固定鎖緊

120秒以上

12

傳壓杯加工工藝

整體一次成形

點焊連接 焊點牢固性不強

13

搖架支承管 氣囊安裝

支承管氣囊分段式握持定位系統，出廠前實現模塊化組裝 現場安裝快速簡單

長氣囊 安裝工作量大

14

壓力維護

壓力鎖定后5~7年內壓力無需維護調節，維護調整周期長

每年需周期性壓力維護調整檢查

15

傳壓曲柄工藝

粉末冶金 精度高 表面硬度高 耐磨性強 壽命長 壓力長期穩定

鈑金沖壓，精度不高，表面硬度低 耐磨性不高 壽命短壓力隨磨損衰減

16

傳壓銷套工藝

粉末冶金 精度高 表面硬度高 耐磨性強 壽命長 壓力長期穩定

碳鋼機加工，精度不高，表面硬度低 耐磨性不高 壽命短壓力隨磨損衰減

17

氣囊管

進口氣囊

氣囊

18

外觀質量

人性化設計操作手柄球 鍍鎳、噴塑外觀可供選擇青藍協調
