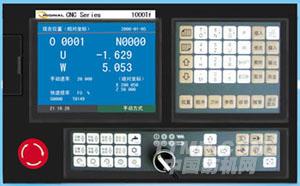

CNC-1000Ti數控系統

點擊：1439

CNC-1000Ti數控系統

采用32位CPU+FPGA架構，具有定位、直線插補、圓弧插補等功能，可以滿足各種形狀的加工要求。程序存儲量達60Ｋ×63，另有8個共1M位的電子盤區用于儲存信息，掉電時迅速恢復各項參數和程序。多程序調用功能，在加工一些重復動作的工件時，可以使用子程序調用功能，使程序編寫更加便捷。具有斷電工件坐標自動記憶功能，任意位置可以啟動程序功能。可以接輔助操作面板?？梢酝ㄟ^RS232與微機通訊。配置7.8英寸彩色顯示屏，用戶界面清晰友好，操作方便。

配備高精度適應性強的配套伺服系統（可選）。該系統以DSP芯片作為控制核心，運用改進的空間矢量控制算法，實現位置、速度、扭矩三機一體，比普通的SPWM產生的力矩更大，噪音更小。電機驅動部分采用了最新的智能功率模塊IPM，電機與驅動器參數無縫聯接。

主要應用于各類數控車床的控制。

性能特點

    ●高速加工螺紋、快速退尾、退尾角度可調，尤其可用于加工連續螺紋、端面螺紋、段頭螺紋、大螺距螺紋等特殊加工場合。

●快速空運行（24m/min），高速插補（圓弧和直線插補15m/min）

●程序預讀：使機床加工過程流暢不停頓，防止產生失步誤差，提高加工效率，工件輪廓曲線平滑過度，避免過度點留下刀痕，有效提高光潔度

●控制精度高：所有CNC都是μ級精度

●可以配置多種驅動單元：反應式、混合細分（三相、五相、伺服式）及伺服驅動

●串行口RS232通訊功能

●采用電子盤技術：數據可以多個位置保存，出錯后可以快速恢復

●采用電子齒輪比，簡化傳動結構，提高機床工作精度

●系統多數機能用參數可選，更方便實際應用

●采用多層印刷電路板技術、表貼技術、門陣技術等，使性能更優越，運行更可靠

技術參數

●最大之指令值：+-9999.999毫米

●快速進給速度：X軸6米/分；Z軸12米/分（最大值）

●進給速度范圍：1——8000毫米/分或0.0001——500.0000毫米/轉

●進給速度倍率：0——150%
