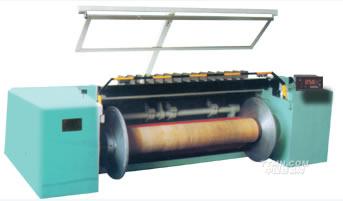

ASGA118型高速分批整經機

適用范圍
本機適用于棉、化纖及混紡纖維紗線（6-100S）的分批整經，可將紗線張力均勻、密度均勻、排列均勻的卷繞在經軸上，供上漿織造之用，為各類織機的織前準備設備。
主要技術特征
1、 變頻器控制電機直接傳動經軸，整經線速度無級設定，恒線速卷繞。
2、 PLC對動作實現程序控制。
3、 電子計長表顯示紗線速度，并設有滿軸自停。
4、 壓紗輥為阻尼加壓，并有斷頭停車瞬間反彈裝置，以避免磨損紗線。
5、 W型伸縮筘由電機控制實現往復橫移，以保持紗線排列均勻。
6、 主軸進退由氣缸控制，并有自鎖裝置，實發斷電、斷氣，經軸不會脫落。
7、 經軸采用氣液轉換的鉗式制動器，壓紗輥采用氣動的內漲式制動器，導紗輥采用電磁制動器。
8、 間隙式吹風裝置，保持筘齒清潔，間隙時間任意設定。
9、 配有安全防護欄桿，擋風玻璃板，保護操作者的人身安全。
10、 小V型或矩形翻轉式簡子架，集體換筒，以保證片紗張力均勻。
11、 筒子架配有可調張力器，紅外線斷經自停器，靈敏可靠。
主要技術指標
整經速度：800m/min
整經幅寬：1600，1800，2000mm
經軸直徑：φ800、φ1000mm
制動距離：≤4m
筘移動量：可調
經紗長度誤差：≤0.05%
筒子架型式：小V型、矩形
張力器：二立柱，可調包角
斷紗自停器：紅外線，密封
筒子錠矩：240、250、270、300mm等
筒子錠數：560、672，720等
主電機功率：11KW
