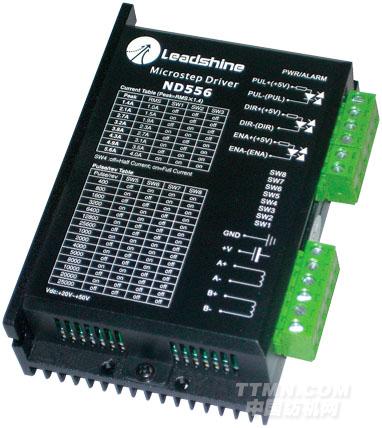

二相步進電機驅動器ND556
時間：2012年01月17日
深圳市雷賽智能控制股份有限公司 |
|
| 聯系人: | 電話:0755－26433338(20線） |
| 傳真:0755－26402718 | 地址:深圳市南山區登良路25號天安南油工業區二棟三樓 |
| 郵編:518052 | 郵箱:info@leisai.com |
| 網址:http://www.leisai.com | |
.jpg)
主要特點
ND556特性
●國家專利“純正弦”電流控制技術
●高速力矩大
●供電電壓可達50VDC
●輸出電流峰值可達5.6A(均值4A)
●精密電流控制使電機發熱大為降低
●靜止時電流自動減半
●可驅動4，6，8線兩相步進電機
●光隔離差分信號輸入
●脈沖響應頻率最高可達400KHz（更高可選）
●電流設定方便，八檔可選
●細分精度多達15檔可選
●具有過壓、欠壓、短路等保護功能
應用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。
概述
ND556是雷賽公司在繼承以往細分驅動技術上，首次引入了全新的“純正弦”精密電流控制技術研發成功的新一代細分步進驅動器，電機噪音和運行平穩性明顯改善，電機與驅動器的發熱量比市場上現有產品減少30%以上，提高了位置控制的精度，因此特別適合于要求低噪聲、低發熱與高平穩性的高要求場合。
電氣規格
|
說明
|
ND556
|
|||
|
最小值
|
典型值
|
最大值
|
單位
|
|
|
輸出電流
|
1.4
|
-
|
5.6
|
A
|
|
輸入電源電壓
|
18
|
36
|
50
|
V
|
|
控制信號輸入電流
|
7
|
10
|
16
|
mA
|
|
步進脈沖頻率
|
0
|
-
|
400
|
KHz
|
|
脈沖低電平時間
|
1.2
|
|
|
μs
|
|
絕緣電阻
|
500
|
|
|
MΩ
|
細分設定
|
步數/轉
|
SW5
|
SW6
|
SW7
|
SW8
|
|
400
|
off
|
on
|
on
|
on
|
|
800
|
on
|
off
|
on
|
on
|
|
1600
|
off
|
off
|
on
|
on
|
|
3200
|
on
|
on
|
off
|
on
|
|
6400
|
off
|
on
|
off
|
on
|
|
12800
|
on
|
off
|
off
|
on
|
|
25600
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
2000
|
off
|
on
|
on
|
off
|
|
4000
|
on
|
off
|
on
|
off
|
