一、 概述：

國安電子XFD系列電子清紗器以其良好得性能價格比、誠信的技術服務，贏得了廣大用戶的好評。我公司本著精益求精，用先進的技術服務用戶回報用戶的宗旨，開發的新產品XFD-68光電式數字型電子清紗儀，是我公司對新老用戶的又一竭誠奉獻。

它與前導產品一樣屬紅外光多功能電子清紗儀，適用于GA-014型或其他型絡筒機，具備清除短粗節、長粗節、長細節三種紗疵。由于完整地采用了數字處理，因此，有效地改善了產品的穩定性、可靠性和維護條件。

數字處理的核心是以單片機的數值計算取代包含眾多元、器件的模擬處理，它完全排除了元件之間的不一致和老化變值等不穩定性因素。單片機具有高速的優點，能同時擔負所有通道的各項處理，并且完成得十分完善。單片機還具有通訊功能，以通訊方式取代模擬處理的多個電壓傳送，消除電壓降落的誤差和諸多不利因素。

要清楚電子清紗儀是否忠于職守，就是需要在線方便快速地了解所有錠的工作狀態，有了通訊功能，這個難題迎刃而解。切疵率是每錠工作狀態最集中的表征。在控制箱上提供分錠包括切疵率的統計數據，就是依靠通訊功能獲得的重大好處！

二、 特點

1． 采用有光通量自動穩定的紅外光電傳感器。清除特性不受潮濕度影響，不易受光、電干擾，確保長期穩定，使用壽命長。

2． 采用以單片機為核心的完整的數字處理技術，消除了模擬處理的不穩定性和不一致性難題，大幅度地縮減元、器件數量，有效地降低故障率。保證各錠間一致性，長期使用無需調整。

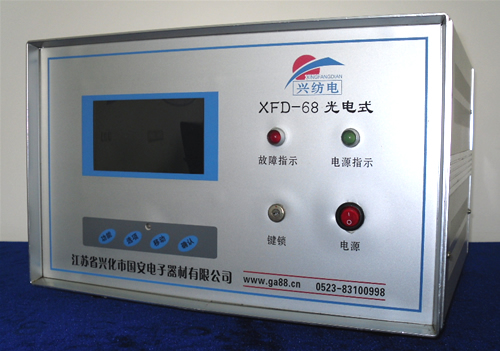

3． 控制箱的控制板采用單片機處理，控制箱與各錠雙向通訊，配備顯示內容豐富的液晶顯示器，功能多樣，設定靈活，人機對話簡單，四鍵操作，便可掌握所有錠的參數與狀態。

4． 結構簡潔，電路精練：控制箱、放大板和槽板結構，設計簡潔，使安裝、拆卸都很容易；電路精練，原理簡明，維護人員容易掌握。

5． 數字化設計充分的提升產品性能價格比。先進設計開發高效軟件，換取硬件簡化，降低維修需要，有效地減輕用戶負擔。

三、 技術指標及使用環境

1． 適用范圍

與普通絡筒機配套

適用棉、毛、絹、麻、絲、化纖的純紡、混紡的單紗或合股紗

適應紗支：5tex-99tex（單紗）

適應紗速：350M／min～1000M／min分為11檔

2． 檢測功能

紗線運行檢測：由指示燈指示運行狀態

靜態粗結檢測：固定門限自動清除，統計與動態長粗在一起

動態短粗節檢測：直徑增量和長度門限都為11檔

動態長粗節檢測：直徑增量和長度門限都為11檔

動態長細節檢測：直徑增量和長度門限都為11檔

3． 門限設定

短粗節直徑增量 SD +90％～+300％；

在這里用戶請注意：光電檢測以直徑計算，與電容式用截面計不同，等同檔值并不等效

檔值％：90，100，110，120，130，140，160，180，200，250，300

短粗節長度 SL 0.8CM～8.0CM；

檔值CM：0.8，1.0，1.2，1.4，1.6，1.8，2.0，2.5，3.0，5.0，8.0

長粗節直徑增量 LD +20%～+70%；

檔值%：20，25，30，35，40，45，50，55，60，65，70

長粗節長度 LL 15CM～300CM

檔值CM：15，20，25，30，35，40，50，60，80，100，300

長細節直徑增量 TD -20%～-70%；

檔值-%：20，25，30，35，40，45，50，55，60，65，70

長細節長度 TL 15CM～300CM

檔值CM：15，20，25，30，35，40，50，60，80，100，300

絡紗速度 Vsp 300M／min～1000M／min

檔值M／min：350，420，450，480，510，540，570，600，700，900，999

4． 電源參數：

電源電壓、頻率～220V±20% 50±5HZ

消耗功率 120錠＜120VA

5． 環境參數：

環境溫度 +10℃～+40℃ RH
