SILVER501希爾發劍桿織機

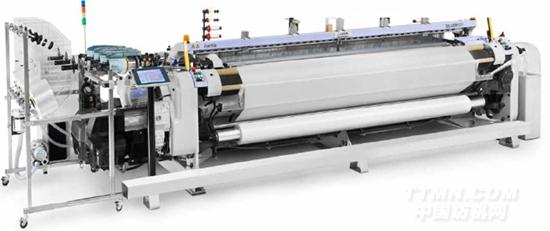

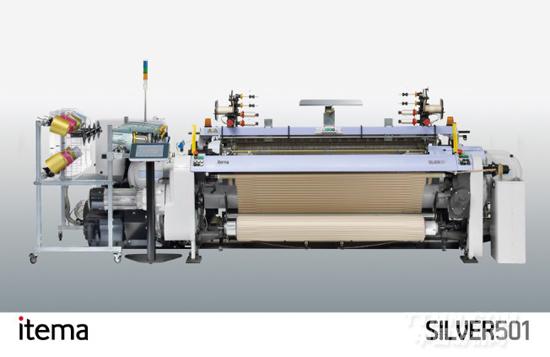

意達高性能劍桿織機--Silver（希爾發）501型

●優異的運轉性能-優異的織物質量

●馳名的“螺旋式傳劍機構”

●強壯結實的機器結構

●低振動模式

●質量穩定可靠的零部件

●創新的涂瓷SK型劍頭

●有導鉤或無導鉤引緯

●專用于織造厚重型織物和高質量要求的織物

●斷緯率低/運轉效率高

●最佳化的梭口-有效降低了經線張力

●新型電子布邊裝置

●帶人機對話界面的全彩色觸摸屏

●現代化的電子平臺

●內置可靠診斷功能

●可連接因特網/以太網

●更加完善的遠程遙控和維護輔助系統

一款高性能、高品質的劍桿織機

始終如一的性能

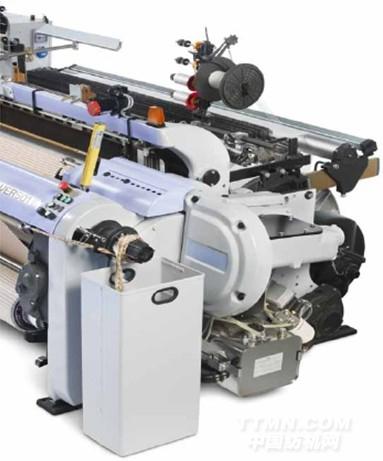

如之前各款Silver系列織機一樣，Silver 501型高性能劍桿織機采用杰出的螺旋式傳劍機構驅動劍頭運動，新改進的螺旋式驅動機構比以前各種型號更為精確，能夠從始至終提供恒定的劍頭動程，以滿足市場上對高速織造復雜產品的要求。通過新的制造方法和增加機件材料的硬座，極大地提高了驅動功率，實現了更高的織機速度，同時又將振動降至最低。即使織造最困難的織物，即使以每分鐘700緯織造，也能確保良好的織造效率和織物質量。

低振動模式

Silver 501型高性能劍桿織機是以一種非常低的振動模式運轉。除了穩固的驅動機構外，為了減少振動，在設計中充分考慮了對運動機件的有效控制。因此，Silver 501型高性能劍桿織機易于達到厚重型織物的織造要求，并通過減少維護保養和備件消耗，使運轉成本降低。

堅固的結構
Silver501型高性能劍桿織機采用了一種全新的設計的筘座和一種新型的織機后梁裝置。這種新型的筘座設計，打開了速度和用途多面性的大門。新型的織機后梁裝置大大減少了經紗的張力，并有助于在每次引緯時形成一個清晰的梭口。

新的織造解決方案

新型的SK傳劍機構

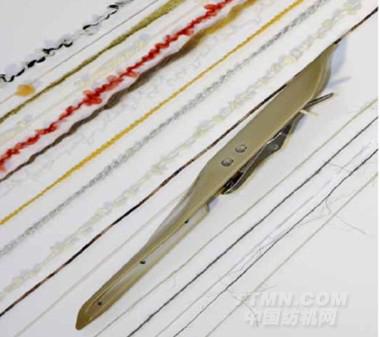

新型的SK傳劍機構的設計專注于織機高速織造及廣泛的產品適用性。SK傳劍機構是當今市場上技術最為先進的傳劍機構系統，具有廣泛的緯紗品種適用性。SK傳劍系統的劍頭采用超輕質、表面涂瓷的整體設計，耐磨性優，適于高速織造。

更高的織造效率

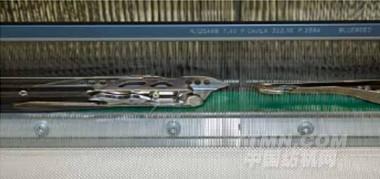

送緯劍：行益于基劍頭靠近鋼筘的設計，有利于避免經向跳花及提高引緯效率。接緯劍：行益力于劍頭內永久性磁鐵的作用，基具有專利技術的開劍系統技術上獨樹一幟。此外，新型的選緯指的運程微調功能使緯紗的運動更加柔和，這有助于消除選中緯紗與基余緯紗之前的干擾。

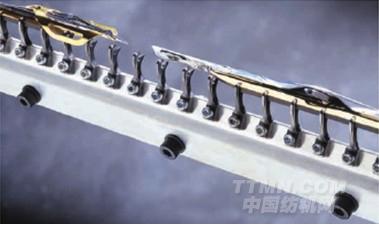

改進提高版的EK傳劍系統

經過進一步改進的新版著名的EK傳劍系統為織機相關部件提供了更長久的耐用性并確保織機能夠滿足各種產品的織造要求。

無導鉤傳劍機構 FTS

在長絲和工業產品織造方面，為了能最大程度地滿足織造纖度范圍從10旦單絲到1100分特高強度紗，弱捻紗，纖細復絲和PES雙緯引入的要求，Silver501型高性能劍桿織機可提供一種全新優化的FTS無導鉤引緯系統。

新增功能

Silver 501型高性能劍桿織機的創新概念使用戶可以通過觸摸屏輕松完成平綜時間的電子設定。新的電子平臺可以使織機和多臂機之前達到同步而不需要技術人員進行機械調整，不僅更加方便了對織機的工藝調整，而且提高了織機的織造性能。

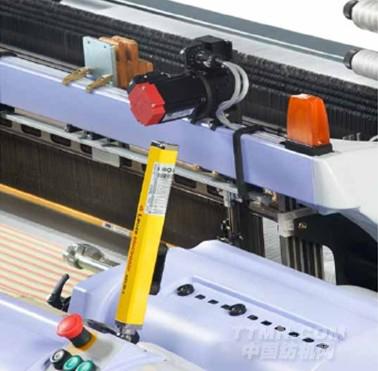

新型的電子布邊和紗羅絞邊裝置和采用了最新技術的“Rotocut”旋轉式電子剪緯刀。電子剪緯刀可編程控制每一緯的剪切時間，配合其它組件能夠滿足特種緯紗的織造要求。

最新的電子平臺

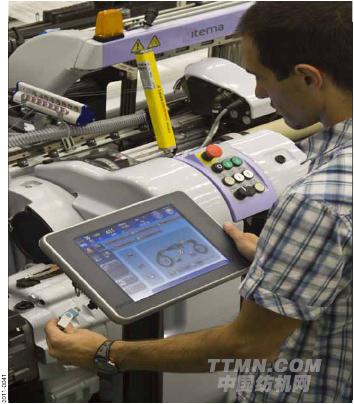

全彩觸摸屏

Silver 501型織機應用了最先進的技術，采用最新式的電子平臺--全彩觸摸屏，作為用戶操作界面。直觀的操作軟件方便操作者和技術人員進行操作。生動的圖標輕松指引用戶進入想要的界面，使操作者更容易上手。

最先進的技術

采用最先進的微處理器技術，使用電路板運行WindowsCE來驅動用戶界面。Silver 501型織機通過采用以太網連接可以和工廠局域網或者互聯網快速建立鏈接。

使用一個標準的USB存儲器，可以輕松修改或轉存設備設定信息

超前的設計

為了提高織機的運轉效率和避免故障的產生，Silver 501型織機安裝了最新的診斷系統。通過點擊觸摸屏，進入功能測試界面，可以選擇測試任何裝置或應用，甚至做電路板測試。意達工程師特別設計此種功能，可以使操作者在工廠沒有任何電氣背景和工具的情況下，進行設備的測試。

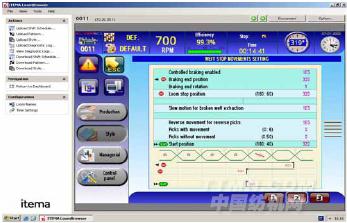

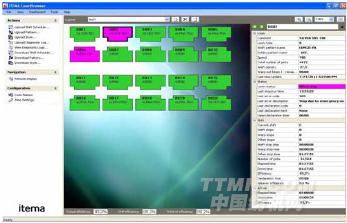

意達設備瀏覽器

在您選定的電腦上安裝意達設備瀏覽器后，可以監督設備的效率、修改和下載設備設定、設置或下載新的緯紗和多臂花型。僅僅通過點擊布局中的選定設備，您就可以得到相關信息，感覺就像您在設備面前操作一樣。

遠程診斷

當Silver 501連接局域網里，用戶只需輕點鼠標，就可以連接我們的遠程服務系統。如果用戶需要技術支持，可通過互聯網連接意達的全球服務網絡系統，得到迅速的遠程診斷支持。

客戶緯紗設置診斷信息可以通過意達技術辦公室的一個遠程服務軟件得到。

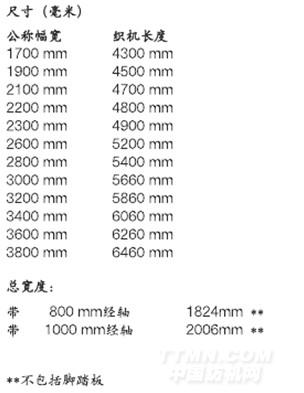

Silver 501型劍桿織機技術規格

公稱織機幅寬（厘米）

170，190，210，220，230（窄幅織機）

260，280，300，320，340，360，380（寬幅織機）

開口

Staubli(史陶比爾)1661型凸輪開口裝置（多達8頁綜框），帶自動平綜功能

Staubli(史陶比爾)2670或2861型電子多臂機（多達20頁綜框）

傳劍機構

EK型：單側導鉤式運劍系統

SK型：單側導鉤式運劍系統

FTS型：無導鉤式運劍系統

經軸

單經軸或雙經軸

經軸盤片直徑：800，1000或1100毫米

上經軸盤片直徑：800或1000毫米

引緯

電子式選緯裝置：4，8或12色

剪緯刀型式：ROTOCUT型電子剪刀（適用于SK傳劍機構）*

可編程的電子剪刀*

緯密

標準：4-84緯/厘米

應用戶要求可提供1-20緯/厘米和8-150緯/厘米

自動變緯密織造：通過多臂花型輸入可編程控制

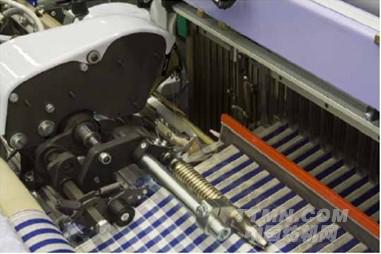

布邊

電子布邊和紗羅絞邊裝置

兩側和中央折入邊裝置

熱熔邊裝置*

 斷經自停裝置

6列或8列式電子停經裝置

送經

電子式送經裝置

織物的卷取

電子控制卷取裝置

卷布輥最大卷繞直徑：可達5000毫米

機外大卷裝裝置*

網絡接口

以太網接口

串行VDI接口：用于雙向數據傳輸

并行接口：用于意向數據傳輸

*其它任選件

鋼筘ＬＥＤ安全裝置

織物檢驗燈

加強型劍頭吸塵裝置

電箱上的電源插座（２２０Ｖ，１６Ａ）

*應用戶要求提供.
