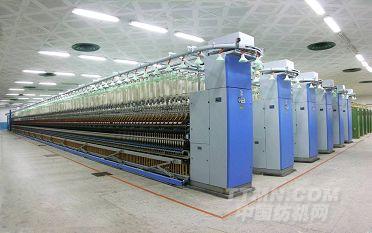

JWF1520系列環錠細紗機

JWF1520 環錠細紗機是本公司自主開發研制的新型細紗機。該機適用于棉及化纖的純紡或混紡的細紗工序，以單程粗紗喂入、紡制織造、針織等所用細紗。其紡紗工藝通過觸摸屏實現人機對話操作，留有聯機網絡接口；可配集體落紗系統，具有高速、高效、高質量、高穩定性與可靠性的顯著特點。并可與自動絡筒機形成絡聯。


設備運行穩定 高速 高效
機架應用CAPD技術，對機架進行優化設計，機器抗震性更優、運行更加平穩。
◆錠子傳動：滾盤采用ABS錐套式鎖緊機構，重量輕，使主機降低功耗，降低噪音，傳動平穩，精度高，高速性能好。
◆錠子最高機械轉速可達到25000rmp。
◆ 車頭車尾同步傳動，保證了長機傳動精度。

先進的設計 簡單的操作 生產高質量的紗線
牽伸系統前下羅拉使用無機械波羅拉，采用套有碳素纖維的中上羅拉，使設備紡紗質量更好。
◆同步牽伸傳動系統，防止羅拉的扭振、扭曲，減少長機斷頭率。
◆配新型手剎車式錠子剎車器，便于擋車工操作,大大提高接頭效率。
◆自動集體落紗
◆ 巡回吹吸風機
◆ 供氣壓力6bar。
◆　接口進氣管尺寸12×18 mm
◆（內徑×外徑），軟管長1米。
◆ 配集體落紗的尺寸。

集體落紗系統——是您降低成本提高產量的理想選擇
集體落紗系統先進、可靠，氣架里外擺及升降動作由伺服電機控制，升降動作準確、可靠，抓管器拔、插管準確、穩定。從滿管到落紗，再到下一次開車，動作可靠、柔和、一氣呵成。配置后大大降低紡紗成本，并可實現細紗機與自動絡筒機的聯合。

紗管傳遞自動化 機械動作擬人化
◆紗管的輸送由兩側氣缸往復運動完成，輸送紗管準確可靠；
◆凸盤系統設計有補償功能，確保凸盤輸送到位、鏟紗機構及輸送帶機構完成紗管輸送；
◆理管機構有防卡管、自動分辨紗管大小頭的功能。
◆ 應用精密的光、電、磁檢測系統，能進行紡紗過程人工干預和故障報警，有手動分步控制功能，調試非常方便。
◆ 可選用三路或二路升降分配系統，配有氣圈環，有利于調節氣圈的動態，降低斷頭。
◆ 粗紗架由鋼板折彎成形，整齊美觀。
◆ 可配不同形式的吹吸風清潔裝置，紡氨綸包芯紗裝置，竹節紗裝置，粗紗上遁環系統。

主要技術參數
錠距（毫米） 70、75mm
錠數 600錠起，每24錠遞增，至1008錠
升降全程 200，180 mm（鋁套管錠子）
205，180 mm（光錠桿錠子）
適紡捻度 230-1740轉／分
鋼領直徑（毫米） Φ３８．Φ４０．Φ４２．Φ４５ｍｍ
紡紗線密度 ４．９～９７．２（１２０～６公支）
牽伸倍數 總牽伸１０－５０倍
后區牽伸１．０６－１．５３倍
牽伸形式 三列羅拉、長短皮圈、搖架加壓
錠速（轉/分） 8０００－２2０００轉／分
錠子 鋁套管結構或光錠桿錠子結構，并帶有鎩錠裝置
捻 向 Ｚ捻或Ｓ捻
粗紗架 吊錠、單層六列 Φ１５２×４０６ｍｍ
吊錠、單層四列 Φ１２８×３２０ｍｍ
