試驗結果與分析織物厚度、表層厚度與抗彎剛度在表5-4列出了織物厚度、織物表層厚度以及織物的抗彎長度C及抗彎剛度。織物的抗彎剛度為經緯向抗彎剛度的幾何平均值：B=，式中B1為織物的經向抗彎剛度；B2為織物的緯向抗彎剛度。

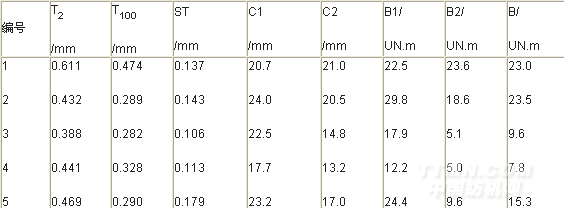

表5-4 織物的厚度、表層厚度與抗彎剛度測試結果
.png)
織物急、緩彈性回復角與松弛收縮率
試驗測得的織物急、緩彈性回復角及濕熱處理后的織物松弛收縮率列于表5-5。

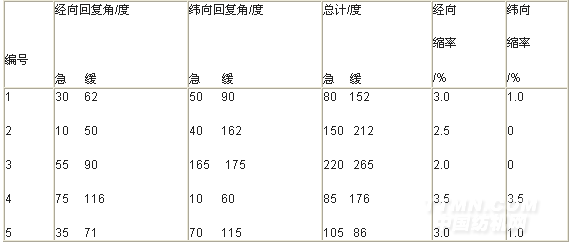

表5-5 織物的急、緩回復角和松弛收縮率測試結果
.png)
織物的抗彎剛度與織物的重量、厚度有密切的關系。從測試結果可以得出：
(1)所有試樣的抗彎剛度都在標準值以上，說明這些織物都具備一定的硬挺性，能夠滿足服裝造形的需要。
(2)除了試樣1以外，其余四種面料經向的抗彎剛度比緯向的要大得多。說明這四種面料沿經向的柔軟程度比緯向低。這也是符合服裝使用需要的，因為在設計服裝面料時一般都以經紗方向作為長度方向。
(3)試樣1的經緯向抗彎剛度很接近，說明該織物經緯方向的結構、原料比較接近，織物沿不同方向的造形能力比較均勻，可以適合織物經緯不同方向的裁剪和縫合。如果用該類面料做斜裁的裙子，則成形線條就比較優美。
(4)從總抗彎剛度日來看，這五種面料的手感從硬挺到柔軟的順序依次為：2、1、5、3、4。柔軟性好的織物適合制作線條柔和、有曲線造形、風格飄逸的服裝，但如果低于5uN·m，面料就過于柔軟，顯得沒有身骨，對服裝造形不利。
5.6織物的表層厚度與彈性
一般來講，原料的蓬松程度對織物的表層厚度有較大的影響，在原料基本相同的前提下，織物表層厚度小，說明織物結構比較緊密。而織物的急、緩彈性回復角反映了織物的抗折皺能力，這項指標的數值越大，說明面料的抗皺性越好。從測試結果可以得知：
(1)試樣3緊密且抗皺性好，說明該織物柔軟而有身骨。
(2)抗皺性差的面料在穿著中容易產生折皺，影響服用外觀。這5種試樣的抗皺性從強到弱排列為：3、2、5、4、1。在實踐中，可以根據這項指標來選擇面料。
5.7織物的濕熱收縮率
從測試結果可以看出：
(1)試樣1、2、3、5的經向收縮率要比緯向大，而這些織物的經紗都是Tencel纖維，說明Tencel纖維具有良好的吸濕性能，縮率較大。
<<上一頁[1][2][3][4][5][6][7][8][9][10][11][12][13][14]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
