JWF1415型粗紗機為四羅拉雙短膠圈牽伸，而且第一、第二羅拉間為集束張力牽伸區，第二、三羅拉為主牽伸區，第三、四羅拉間為后牽伸區。為了發揮主牽伸區的牽伸作用，改善粗紗條干均勻度和內在結構，采取了縮小主牽伸區羅拉隔距，以主牽伸區為主的工藝原則。以天絲混紡紗TN25/CJ75 14.8tex紗線為例將羅拉隔距原來8×23.5×27縮小到7×21×27，后區牽伸倍數由1.35倍減小到1.28倍，粗紗條干CV 值由原來4.8% 降到4.2%，粗紗條干大為改善。具體結果見表3-3 。
表3-3粗紗工藝（TN25/CJ75 14.8tex）
.png)
減小羅拉隔距，有利于對牽伸區內浮游纖維的控制，同時適當減小后區牽伸倍數，發揮主牽伸區的作用，有利于提高粗紗的條干CV 值。
3.1.5細紗工序
細紗是成紗的關鍵工序，其工藝配置非常重要，包括合理選用鋼領、鋼絲圈，膠輥的硬度等，這些對降低毛羽、減少斷頭、提高條干水平都有很重要的作用。羅拉隔距的大小、牽伸倍數的分配對成紗質量都有一定的影響。減小羅拉隔距，有利于對牽伸區內浮游纖維的控制，同時適當減小后區牽伸倍數，發揮主牽伸區的作用，有利于提高細紗的條干值。羅拉隔距調前為18.5×35，調后為18×36；后區牽伸倍數由1.32, 調為1.23。

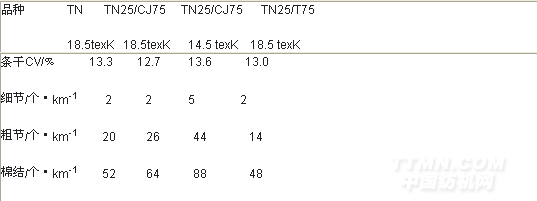

表3-4細紗質量水平（TN ，TN25/CJ75 ）
.png)
.png)
工藝調整后，細紗的各項指標均有好轉。適當減小細紗后區牽伸倍數，發揮主牽伸區的作用，有利于提高細紗的條干水平。但如果后區牽伸過小，就會增加主牽伸區的負荷，容易發生“吐硬頭”現象，使粗紗不易被牽伸開來。所以在牽伸分配時，應該考慮主牽伸區的牽伸能力，在主牽伸能力允許范圍內，適當減小后區牽伸，才能起到降低條干水平的作用。否則，就會適得其反，不僅條干得不到改善，而且還會造成細紗生活不好做。
3.1.6絡筒工序
<<上一頁[1][2][3][4][5][6][7][8][9][10][11][12][13][14]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
