2結果與討論
2.1陽離子Bola型表面活性劑的結構表征
2.1.1紅外光譜(FT-IR)

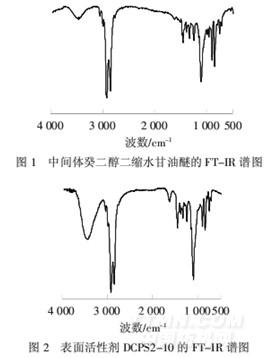

由圖1可知,癸二醇的羥基吸收峰基本消失,在2 920 cm-1、2 850 cm-1和1 460 cm-1處出現一系列飽和碳氫鍵的吸收峰,在1 120 cm-1處出現醚的C—O—C伸縮振動峰,在906 cm-1和856 cm-1處分別出現了C—O—C三元環的伸縮振動和彎曲振動吸收峰,證明環已引入.另外,在650 cm-1處沒有出現C—Cl鍵的特征吸收峰,說明閉環反應生成環氧醚.
.jpg)
由圖2可知,在3 440 cm-1處出現了—OH吸收峰,在2 930 cm-1處出現了甲基C—H伸縮振動吸收峰,在2 860 cm-1處出現了亞甲基C—H伸縮振動吸收峰,760 cm-1處出現了長碳鏈亞甲基彎曲振動吸收峰,在1 110 cm-1處出現了醚鍵C—O—C的伸縮振動吸收峰,在910 cm-1處出現了季銨鹽C—N的伸縮振動吸收峰,證明了季銨鹽的存在.
2.1.2核磁氫譜(1H-NMR)
從圖3可以看出,3.14×10-6處為季銨鹽甲基上氫(a)的信號,3.43×10-6處出現羥基上氫(d)的信號,4.29×10-6處為與羥基相連碳原子上氫(c)的信號,1.21×10-6處出現分子中長碳鏈亞甲基上氫(h)的信號,1.48×10-6處出現醚鍵隔一位的亞甲基上氫(g)的信號,在(3.18~3.37)×10-6集中出現了醚鍵兩邊和與氮原子相連的亞甲基上氫原子(b、e、f)的信號.
.jpg)
2.2陽離子Bola型表面活性劑對陽離子染料染腈綸的緩染作用

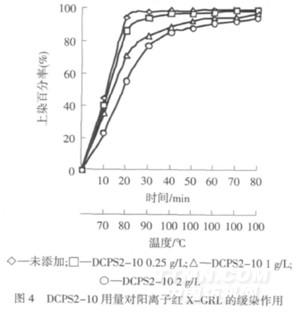

從圖4和圖5可以看出,不添加表面活性劑染色時,陽離子紅X-GRL和陽離子艷紅FG的上染速率很快.加入一定量的陽離子Bola表面活性劑DCPS2-10,陽離子紅X-GRL和陽離子艷紅FG的上染速率顯著降低.染色初始階段各對應染色時間的上染百分率明顯下降.隨著溫度的升高,上染百分率緩慢上升.而且陽離子Bola表面活性劑的加入對陽離子染料的最終上染量影響不是很大.
當染色溫度低于100℃時,加入表面活性劑,上染百分率降低;100℃時,隨著時間的延長,表面活性劑對上染百分率沒有影響.而隨著DCPS2-10用量的增加,各對應染色時間的上染百分率明顯下降.圖4中,當溫度升到90℃時,加入DCPS2-10 0.25 g/L,陽離子紅X-GRL的上染百分率為添加DCPS2-10 2 g/L的2倍.保溫一段時間后,最終的上染量基本相同.在圖5中,當染色溫度升高時,上染百分率也逐漸增加.保溫一段時間后,最終上染百分率達到平衡.
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
