激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.1.2聚合物氟含量

不同含氟乳液整理劑拒水拒油整理效果見表1.

由表1的接觸角數(shù)據(jù)可看出,經(jīng)整理后的棉織物接觸角隨著聚合物氟含量的增加而增大,但增大到一定程度時(shí)反而會(huì)有所降低當(dāng)氟含量為34%時(shí),整理效果最佳.由拒水拒油等級(jí)可以看出,PFA3的拒水效果最好,拒水性最高可以達(dá)到90分,而且還有一定的拒油性.經(jīng)PFA1和PFA2整理的織物拒水性最高只能達(dá)80分,這與含氟丙烯酸酯單體的結(jié)構(gòu)有關(guān).PFA3的氟碳鏈最長,且末端基團(tuán)為—CF3,因此拒水效果最好.

2.1.3整理劑用量

由圖2可知,經(jīng)3種整理劑整理后的織物拒水性能都隨著整理劑用量增大而提升.但用量大于80g/L時(shí),繼續(xù)提高整理劑用量,織物的拒水性能不再提升.通常認(rèn)為織物表面氟的富集程度達(dá)到飽和時(shí),拒水性能會(huì)達(dá)到最大值.因此,整理劑的最佳用量為80g/L.

2.2整理前后織物性能變化

2.2.1白度

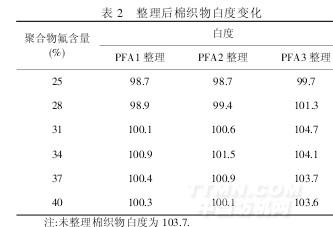

由表2可知,整理后棉織物白度都略有降低.其中經(jīng)PFA3整理前后織物白度基本不變,且各種氟含量的PFA3整理棉織物的白度都較相應(yīng)的PFA2和PFA1整理棉織物高.

2.2.2折皺回復(fù)角和拉伸斷裂強(qiáng)力

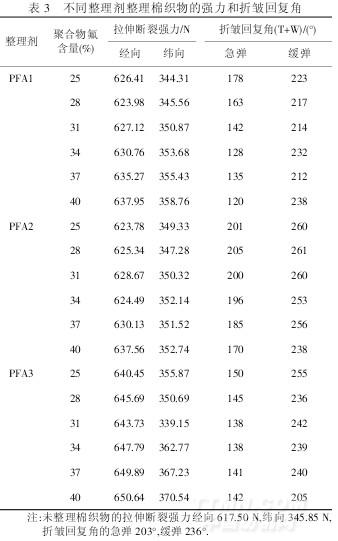

由表3可以看出,所有經(jīng)過整理的棉織物拉伸斷裂強(qiáng)力普遍提高,且隨著聚合物氟含量的增加,整理織物的強(qiáng)力也隨之提高;整理后棉織物急彈性回復(fù)角降低幅度較大,其中PFA1和PFA3整理后下降較多,這可能與PFA1和PFA3中含氟單體上的甲基有關(guān).含氟烷基的甲基丙烯酸酯在形成的共聚物結(jié)構(gòu)中,側(cè)基上甲基由于較大的立體位阻而增加了聚合物主鏈的內(nèi)旋轉(zhuǎn)難度,從而在纖維表面成膜時(shí)提供的表面膜更加剛性,導(dǎo)致整理織物的手感變硬.研究表明,聚合物氟含量越高,織物手感越硬.

2.2.3透氣性

聚合物氟含量對織物透氣性的影響見圖3.

由圖3可以看出,與未整理棉織物(透氣率為480mm/s)相比,不同氟含量的PFA1、PFA2和PFA3乳液整理后的棉織物透氣性都隨著聚合物氟含量的增加而下降,其中經(jīng)PFA3處理的棉織物透氣性最差.透氣性變差主要是因?yàn)檎砗蟮目椢锉砻娓采w了一層含氟聚合物薄膜.
