激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.1.1原材料

藥品：環氧氯丙烷、尿素、乙二醛、氫氧化鈉、氯化鎂等均為分析純試劑，滲透劑JFC為工業品。

織物：經退漿、煮練、漂白處理的平紋純棉織物由工廠提供。

2.1.2儀器

YG（B）541D—Ⅰ型全自動數字式織物折皺彈性儀、YG（B）026D—250型強力測試儀（溫州大榮紡織儀器廠）；ZBD型白度儀（溫州儀器廠）。

2.2無甲醛防皺整理劑WZ的合成

將尿素和乙二醛投入帶有攪拌器的三口瓶中，開動攪拌，升溫至35℃左右，用氫氧化鈉調溶液pH為5～5.5，于50℃±1℃下保溫反應3h。然后將環氧氯丙烷投入反應液中，充分混合，升溫至60℃，同時用氫氧化鈉調溶液pH為11左右，保溫反應6～7小時，即可得到一種透明、水溶性良好的桔黃色樹脂整理劑。

2.3無甲醛防皺整理劑WZ的應用

織物整理液的基本配方（g/L）：

整理劑WZ    80

氯化鎂   10

滲透劑       2

整理工藝：將織物浸軋整理液（二浸二軋，軋余率80%）→預烘（100℃，1min）→焙烘（150℃，1min）→整理產品。

2.4整理織物的性能測試和整理效果

2.4.1測試方法

按GB/T3819—1997方法，對整理織物的彈性回復角進行測試。

按GB/T3923.1—1997方法，對整理織物的斷裂強力進行測試。

用白度儀對整理后織物的白度進行測試。

2.4.2整理效果

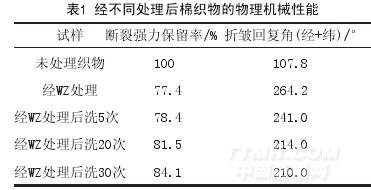

通過對整理后的樣品進行物理機械性能測試得到表1數據。

從表中數據可知，經WZ處理后的織物折皺回復角得到了很大提高，說明防皺效果非常好。

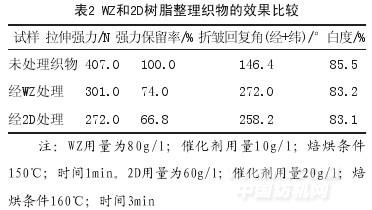

為了進一步說明WZ整理劑的應用效果，我們用2D樹脂作了對比實驗，數據見表2。

從表2可知，經WZ處理后的織物無論是強力保留率還是折皺回復角都比2D樹脂整理的樣品高，白度也相近，證明WZ樹脂完全可以取代2D樹脂。

3結論

（1）無甲醛整理劑WZ對棉織物具有優異的抗皺性，其各項物理機械性能都接近或高于有醛的2D樹脂，可以取代2D樹脂用作棉織物無甲醛抗皺整理劑。

（2）生產WZ樹脂所用的原料易得，工藝過程好控制，成本比BTCA（丁烷四羧酸）低，適合工業化生產和應用。
