（5）Na4P2O7 •10HO2用量對(duì)煮練效果的影響

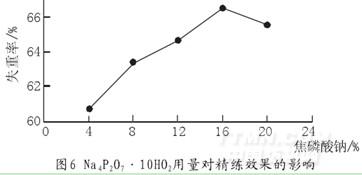

在不改變煮練Ⅱ處方中各因素的前提下，僅改變焦磷酸鈉的用量，失重率變化結(jié)果見圖6。
.jpg)
由圖6可得出結(jié)論，當(dāng)Na4P2O7 •10HO2為16%（omf）時(shí)，失重率最大為66.52%，可以獲得最佳的處理效果。
（6）Na2SO3用量對(duì)煮練效果的影響

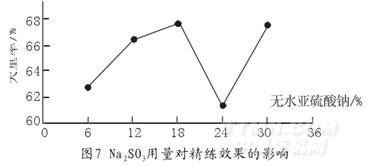

在不改變煮練Ⅱ處方中各因素的前提下，僅改變無水亞硫酸鈉的用量，失重率變化結(jié)果見圖7。
.jpg)
由上圖可得出結(jié)論，當(dāng)Na2SO3為18%（omf）時(shí)，失重率最大為67.62%。可以獲得最佳的處理效果。
（7）時(shí)間對(duì)煮練效果的影響

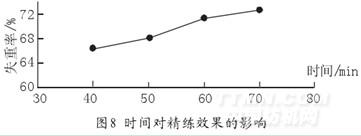

在不改變煮練Ⅱ處方中各用量的前提下，僅改變時(shí)間，失重率變化結(jié)果見圖8。
.jpg)
由上表可得出結(jié)論，隨著時(shí)間的延長，失重率增加，同時(shí)纖維損傷程度也增大，為了使纖維損傷較小，可選擇煮練Ⅱ的煮練時(shí)間為60min，失重率為71.50%，可以獲得最佳的處理效果。
綜合考慮失重率和處理成本，由以上分析得到從玉米棒包皮提取纖維的煮練的最佳處方工藝條件見表8。
.jpg)
3.4 漂白工藝
3.4.1漂白處方工藝

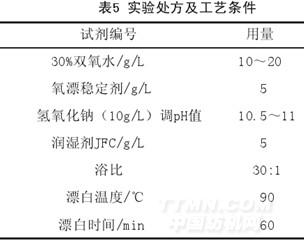

對(duì)提取的玉米棒包皮纖維進(jìn)行氧漂，漂白實(shí)驗(yàn)處方及工藝條件見表5。
.jpg)
[1][2][3]下一頁>>
您所在的位置：
編.gif)
