本公司研發設計的定型機熱能環保裝置的結構特點：該裝置內部結構是由多組風槽組成一個換熱面積較大的熱交換器，在熱烘干定型工藝產生的廢氣，所含有的熱能量在氣與氣的交換器得到回收，將熱交換后的新鮮空氣送入定型機前段烘箱內，同時將降溫后的廢氣輸送到鍋爐鼓風機作助燃用，一方面增加爐膛溫度，另一方面將煙氣中殘余油煙燃燒干凈，達到節能減排目的。該裝置安裝有自動消防和清洗系統，定時清潔裝置內部油煙和污垢，保障熱交換器處于良好工作狀態。這種煙氣處理工藝的優點：①不會產生二次污染；②煙氣凈化效果好；③廢油回收效果好；④省地方，長方形置于烘箱頂上。

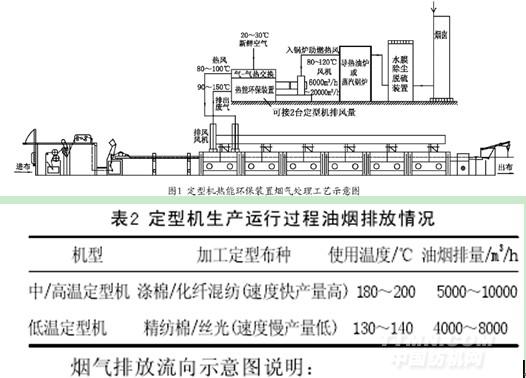

2.2 定型機熱能環保裝置煙氣處理工藝示意圖
（1）由于蒸汽鍋爐或導熱油爐運行時達到設定溫度后會間歇停爐，所以在間歇期間就不能吸入定型機煙氣。該部份廢氣經旁路直排到除塵塔，再經噴淋，油質及溶劑類的VOC冷凝吸附后以液態形式收集，油類的去除率高達95%以上，總VOC量降低80%以上。據監測分析，單從定型機產生的煙氣，經過熱能環保裝置后，廢氣中的有害物質去除率已達80%以上，再經過二次燃燒，總去除率達90%以上，雖有部分煙氣經旁路排出，僅占的比例約為15%。
.jpg)

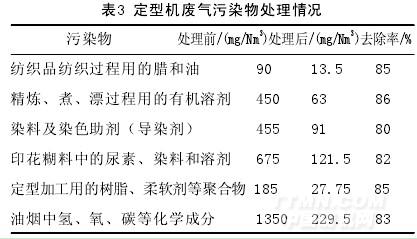

（2）定型機廢氣污染物處理情況
.jpg)
（3）現將定型機排煙量與進入鍋爐鼓風機部分的煙氣風量作出比較分析：每臺定型機煙氣排風量約8000 m3/h[2]。
當使用一臺600萬大卡熱油爐鼓風機時，鼓風機風量約為18000 m3/h，熱能環保裝置連接2臺定型機，定型機廢氣總量約16000 m3/h，可利用量約15200 m3/h，占2臺定型機廢氣總量的95%，經熱能環保裝置處理后供給鼓風機，風量占鼓風機所需風量的84%。
當使用一臺300萬大卡熱油爐鼓風機時，鼓風機風量約為9000 m3/h，熱能環保裝置連接1臺定型機，定型機廢氣總量約8000 m3/h，可利用量約7600 m3/h，占1臺定型機廢氣總量的95%，經熱能環保裝置處理后供給鼓風機，風量占鼓風機所需風量的84%。
3 定型機熱能環保裝置主要特點
（1）傳熱快，冷熱風交換效果好，不堵塞，風槽管壁不掛花、不粘附油煙而影響正常生產。
（2）定型機直接排放煙氣的煙囪完全廢除，達到定型機無煙囪直接排放節能減排環保理念。
（3）利用定型機外排的熱量，將外部新鮮空氣熱交換后供給定型機前段烘箱以提高工作溫度，由于減少前段烘箱吸入冷空氣，轉為吸入經熱交換后的新鮮空氣，將使前段烘箱溫度明顯提升。
（4）定型機所需新鮮風的60%會因此而受熱，可節約15%的熱量，生產效率可以增加8%～10%，視乎工藝而定，排風機與新鮮風機配變頻電機。
