由圖1可知后退接觸角與全氟烷基中的碳數有關，這是因為全氟烷基中碳數的增加，全氟烷基排列整齊度增加。后退接觸角在全氟烷基不滿8個碳的情況下得到的值要比前進接觸角小得多，這是因為全氟烷基不滿8個碳，全氟烷基排列較混亂，產生了很大的滯后作用。當全氟烷基中碳數增至8碳時，全氟烷基排列整齊并且疏水性強，在空氣低表面能環境誘導作用下，全氟烷基與高分子鏈交換位置，占據了織物的表面，全氟烷基表面能低，后退接觸角的值就會接近前進接觸角的值，滯后作用會減少。因此，全氟烷基的碳數在8個以上，具有很好的防污性。
3.1.2全氟烷基的碳數與全氟烷基之間距離的關系

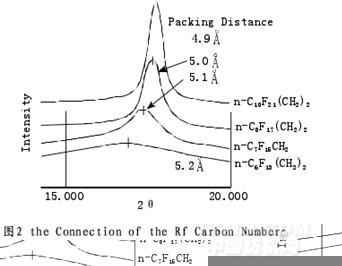

全氟烷基中碳數增加，有利于全氟烷基與高分子鏈交換位置而分相，全氟烷基整齊的排在一起，結晶度提高，全氟烷基間距離減小。由廣角X射線衍射儀測得結果見圖2，當全氟烷基的碳數在8個以上，全氟烷基的結晶帶上升，則全氟烷基之間距離很小。全氟烷基之間距離小，隔絕空氣與纖維接觸，織物表面張力低，防污性能好。
.jpg)
<<上一頁[1][2][3]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
