激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

縮率=[（L0-L1）/L0]×100%

其中：L0為處理前織物的長(zhǎng)度，L1為處理后織物的長(zhǎng)度。

為了達(dá)到試驗(yàn)結(jié)果的準(zhǔn)確性，本文對(duì)每一個(gè)品種分別選取兩個(gè)顏色進(jìn)行試驗(yàn)，對(duì)其進(jìn)行1-6標(biāo)號(hào)，其中各位數(shù)字代表的織物為：

1-和2-滌棉包芯紗平紋織物

3-和4-多異滌絲嗶嘰

5-和6-多異滌絲凡立丁

2.1蒸呢對(duì)織物斷裂強(qiáng)力的影響

按照上述蒸呢工藝條件對(duì)織物進(jìn)行蒸呢處理，蒸呢前后織物的經(jīng)、緯向強(qiáng)力變化如下圖：

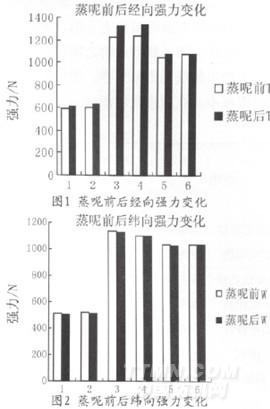

圖一和圖二分別是各種織物蒸呢前后織物經(jīng)緯向強(qiáng)力變化圖表，從圖中可以看出，經(jīng)向強(qiáng)力蒸呢后都明顯增大，強(qiáng)力的最大增值為7.3%，這可能是因?yàn)楸菊裟毓に嚩际窃诟邷?00℃的條件下進(jìn)行蒸呢的，超過(guò)了滌綸纖維的玻璃化溫度，而蒸呢時(shí)對(duì)織物又有一定的弱張力，有可能使滌綸高分子化合物的分子鏈段發(fā)生運(yùn)動(dòng)，使滌綸纖維的取向度增大，從而強(qiáng)度也增

大。而緯向強(qiáng)力蒸呢前后基本保持不變，圖中的微小變化可能是由于測(cè)定時(shí)的誤差形成的。

2.2蒸呢對(duì)織物透氣性能的影響

按照上述蒸呢工藝條件對(duì)織物進(jìn)行蒸呢處理，蒸呢前后織物的透氣性能變化如下圖3：

圖3是織物蒸呢前后透氣性能的變化情況，由圖中可以看出，蒸呢之后織物的透氣性能下降，這是因?yàn)檎裟厥且怨拚舻男问竭M(jìn)行的，要蒸呢的織物是一圈一圈的纏繞在蒸呢滾筒之上的，然后外面再包布包緊，這樣一圈一圈的織物之間便產(chǎn)生了一個(gè)不大的壓力把織物壓得更加平整，使織物紗線與紗線之間縫隙減小，從而透氣性能減小，所以要使織物的舒適性能指標(biāo)透氣性達(dá)到要求，就要在不影響其它指標(biāo)的情況下合適的降低織物的經(jīng)緯密度。

2.3蒸呢對(duì)織物牢度的影響

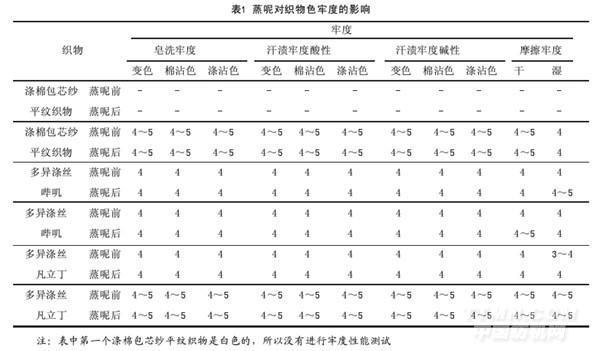

按照上述蒸呢工藝條件對(duì)織物進(jìn)行蒸呢處理，蒸呢前后織物牢度變化如下表：

對(duì)織物的皂洗牢度和汗?jié)n牢度影響不大，蒸呢前后牢度評(píng)級(jí)基本不變，只有濕摩擦牢度偶爾會(huì)提高半級(jí)，也許是測(cè)定過(guò)程中的誤差造成的。

2.4蒸呢對(duì)織物褶皺恢復(fù)角的影響

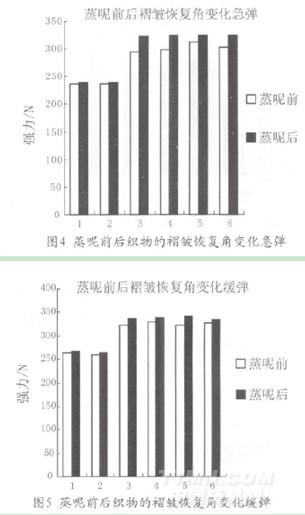

按照上述蒸呢工藝條件對(duì)織物進(jìn)行蒸呢處理，蒸呢前后織物的褶皺恢復(fù)性能變化如下圖：
