激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

麻纖維因其結(jié)晶度、取向度都很高，使得上染困難，上染率低，色牢度差，通過紫外線輻射可以在一定程度上降低其結(jié)晶度和取向度。本研究采用自行設(shè)計的紫外線輻射裝置對苧麻進行紫外線照射處理[1]，照射功率和照射時間都進行了分組，研究了不同條件紫外線處理對苧麻染色性能的影響，測試并分析了經(jīng)紫外線照射處理的苧麻的上染性能。

1.1實驗材料和儀器

實驗用的材料有60s/2的苧麻紗線、活性紅3BS染料、元明粉、純堿、恒溫水浴鍋、723型分光光度計、電子紗線強力機等。

1.2紫外線輻射預(yù)處理(簡稱UV處理)

UV預(yù)處理是在紫外線輻射室中進行。在功率分別為20 W、40 W、60 W、80 W、100 W時將苧麻紗線平放于燈下，織物照射時間分別為5 min、10 min、15min、20 min、25 min、30 min;

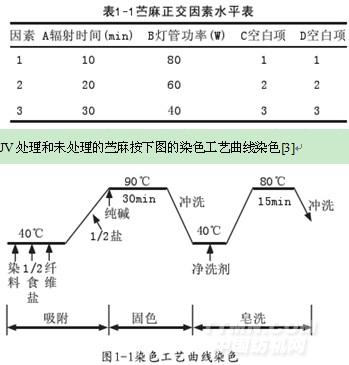

1.3正交實驗

本課題對輻射時間和輻射功率使用正交分析方法，通過對上染率和斷裂強力這兩個目標函數(shù)正交試驗的極差和方差分析評價方法來綜合確定纖維處理條件。為消除實驗誤差，正交試驗可設(shè)1～2個空白項。

2實驗測試

2.1上染百分率

用紫外可見分光光度計在最大吸收波長處，通過測定染浴中染液的吸光度，得到纖維的上染率百分率。A=(1-AnNn/A0N0)×100%，式中:An—殘液的吸光度，A0—染色前染液的吸光度

2.2耐洗牢度

按照GBT3921.1—1997《紡織品色牢度試驗?zāi)拖瓷味龋簩嶒?》測定，然后用評定變色用灰卡樣卡（GB250—1995）進行評級。

2.3紗線強力的測試

采用YG(B)001A電子紗線強力機測試。

3結(jié)果與分析

3.1功率一定時，處理時間對上染性能的影響

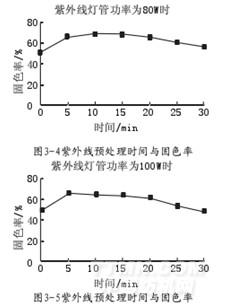

紫外線燈管功率一定時，處理時間的變化對苧麻紗線上染性能的影響
