激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

3.2 FA/AA共聚物的防污性能

3.2.1AA側鏈碳原子數與后退接觸角的關系

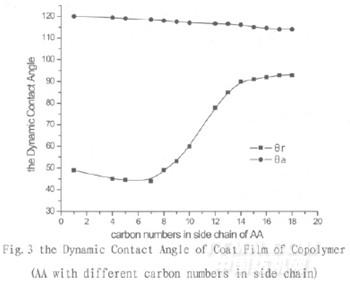

由圖3知，AA側鏈碳原子數增加,使全氟烷基排列整齊度增加，后退接觸角增大。當AA側鏈碳原子數達到12以上，后退接觸角接近前進接觸角。這是因為AA側鏈與全氟烷基都是低表面能基團，在空氣低表面能環境的誘導下，與其他基團交換位置，定位在織物的表面。隨著AA側鏈碳原子數增加,側鏈排列整齊度增加，夾在中間的全氟烷基排列整齊度也增加，隔絕空氣與織物的接觸程度大，織物表面張力低，防污效果好。

3.2.2 AA側鏈碳原子數與全氟烷基結晶關系

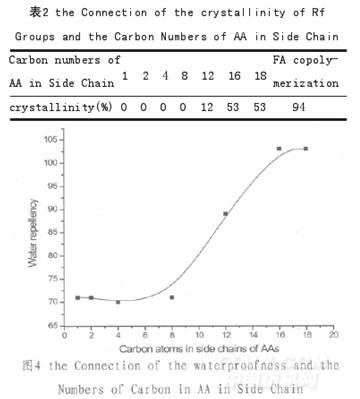

由表2可知，AA側鏈烷基碳原子數12以上開始結晶，達到18明顯結晶，與FA共聚結晶度提高。AA側鏈與全氟烷基結晶后遇水不易回縮，AA側鏈、全氟烷基指向空中防水性好。若AA側鏈碳原子數8以下不結晶，遇水后全氟烷基由指向空中回縮涂膜內，水接觸織物而產生潤濕。

3.2.3AA側鏈烷基碳原子數與F1S/C1S的最高面積比關系

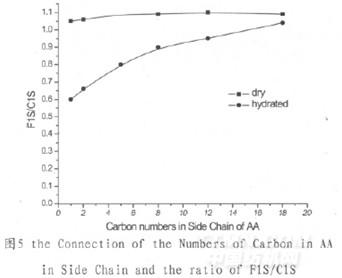

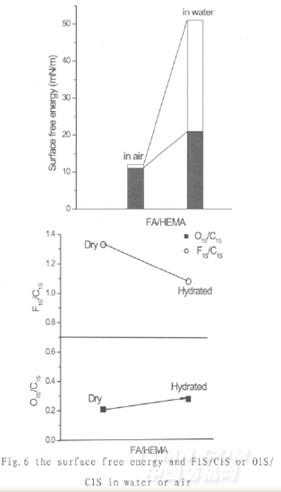

共聚物在空氣和水中的表面狀態，通過freeze-etchXPS[6]來計算最高面積比F1S/C1S和O1S/C1S。F1S/C1S是FA全氟烷基與AA側鏈烷基在表面所占的面積比，O1S/C1S是親水基團與AA側鏈烷基在表面所占的面積比。由圖5可知，隨著AA側鏈烷基碳原子數變小F1S/C1S的值也會變小，這是因為8碳以下不發生結晶，遇水后全氟烷基自發性地向涂膜內部后退，水接觸織物表面產生潤濕。針對以上情況，為了賦予FA/AA共聚物較高的防水性需要約束分子鏈的運動，即使是在與水接觸也要保持與空氣中一樣的表面狀態。當AA側鏈烷基碳原子數增加至12以上開始結晶，當AA側鏈烷基碳原子數增加至18以上則結晶度高，F1S/C1S的最高面積比顯著增大,防污性能提高。
