這從表1中可以看出，6種不同類織物中的粘膠和棉纖維的狀態各不相同，導致粘膠的溶解時間和棉纖維在甲酸/氯化鋅中所受的損傷也不相同，對應的棉纖維的修正系數也不同。所以，試驗時一定要區別對待。
5 棉纖維修正系數的測定
將同形態的棉纖維分別稱取10份，每份約1克，放入已預熱好的100 mL甲酸/氯化鋅溶液中，同時帶入類似形態的粘膠一小縷，記錄溶解時間（即帶入的粘膠徹底溶解后）。將剩余物洗凈、烘干、稱重，按照公式 計算d值。其中，m0—預處理前棉纖維干重，g；m1—溶解后的棉纖維干重，g。
由于1#、2#粘膠都是散纖維狀態，在甲酸/氯化鋅溶液中溶解速度特別快，15 min即全部溶解。棉纖維在甲酸/氯化鋅溶液中不但沒損傷，事實上有些膨脹，試驗數據見表2。

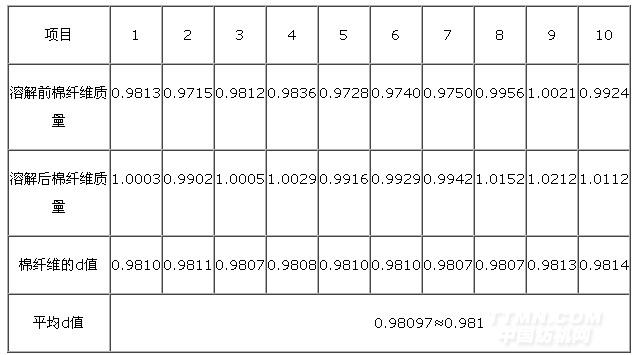

表2 1#和2#試樣棉纖維的d值
.jpg)
3#試樣即毛巾類，因紗線較粗且捻度小，纖維較蓬松，粘膠20 min即全部溶解，棉纖維在加工過程中損傷較小，甲酸/氯化鋅對棉的修正系數與1#、2#類相同即d=0.981.測定數據見表3。
<<上一頁[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
