2.3紅外光譜

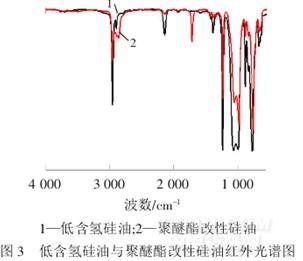

低含氫硅油與聚醚酯改性硅油紅外光譜見圖3.
.jpg)
從圖3 可以看出,在3400~3500 cm-1處基本上不出峰,說明聚醚酯的封端率接近100%;在2962.95cm-1、2 868.13 cm-1處出峰,表明有甲基和亞甲基存在;2156.48 cm-1是Si—H 鍵的吸收峰,低含氫硅油的強度較強,改性硅油相似位置的強度變?nèi)?說明Si—H鍵已經(jīng)反應(yīng),但是并沒有完全反應(yīng);1733.94 cm-1是酯基的吸收峰,表明低含氫硅油與聚醚酯發(fā)生接枝反應(yīng);改性硅油中碳碳雙鍵的特征吸收峰1645 cm-1并沒有出現(xiàn),產(chǎn)物中已經(jīng)沒有雙鍵,說明碳碳雙鍵已經(jīng)與Si—H鍵反應(yīng)完全.此外,C—O—C 在1090 cm-1的非對稱伸縮振動峰與1024~1095 cm-1處的Si—O—Si吸收峰部分重疊,引起雙肩峰峰形的不對稱變化,進一步證實低含氫硅油與聚醚酯間發(fā)生了接枝反應(yīng).[5]
3結(jié)論
以封端的烯丙基聚氧乙烯聚氧丙烯醚、自制低含氫硅油為原料,在氯鉑酸的催化下制得聚醚酯改性硅油.80 ℃反應(yīng)5.5 h,n(聚醚酯)∶n(PHMS)=1.20∶1,轉(zhuǎn)化率可達92.4%.紅外光譜測試結(jié)果表明,所合成的產(chǎn)物的確為聚醚酯改性聚硅氧烷化合物.制得的聚醚酯改性硅油透明,消泡時間短,抑泡性良好,優(yōu)于聚醚酯和某些有機硅乳液消泡劑,具有廣闊的市場前景.
<<上一頁[1][2][3]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
