2.4粗紗工序
粗紗工序采用“大隔距、重加壓、大捻系數、小后區牽伸”的工藝原則。由于細紗采用雙根粗紗同時喂入，要滿足賽絡紡工藝的要求，所以粗紗定量應較輕設置，要適當放大隔距，調整好粗紗張力，減小前后排粗紗伸長率差異，控制在2%以內。粗紗工序主要工藝參數為：粗紗干定量3.5 g/10m，羅拉隔距:10 .5mm×25 .5mm×35.5 mm，捻系數78，后區牽伸倍數1.21倍，錠子速度710 r/min。
3.5細紗工序技術措施
珍珠纖維與天絲混紡紗主要用于高檔針織服裝，因此對毛羽及強力的要求都很高。經過試紡，賽絡紡紗工藝可以滿足客戶的要求。賽絡紡是兩根定量完全相同的粗紗同時喂入細紗牽伸區，牽伸后的須條在前羅拉輸出后再合并、加捻，能有效減小加捻三角區寬度，所以對減少毛羽效果較好，同時成紗強力較高。通過采用單喇叭口的喂入工藝，并將平行紗條的間距由5 mm縮小至4 mm，使得紡紗時的牽伸、加捻效果最好且不易斷頭。
采用新型納米陶瓷合金鋼領，納米合金鋼絲圈，并且比其它同支數普通環錠紡品種加重1號。主要工藝參數：前羅拉速度201 r/min，后區牽伸倍數1.25倍，羅拉中心距：43 mm×63mm，捻系數340。
在實際紡紗過程中，應加強運轉操作管理。一方面要加強巡回防止出現單股現象，另一方面對于換接粗紗，要保證同錠的兩個粗紗同時換且是等長的。保全也要檢查好各專件，保證吊錠轉動靈活，調節好內外層導紗桿位置，保證粗紗順利退繞，縮短皮輥更換周期，優選鋼領、鋼絲圈配置。
3.6絡筒
絡筒工序在電清參數的設置上做了大量優選試驗，確定在日本村田NO.21C型自絡上進行生產，它配備了先進的瑞士USTER公司的QUANTUM 2型電子清紗器，工藝參數設置為N：200%；S：150%，長度：1.4 cm；L：40%，長度30 cm；T：-40%，長度25 cm,CP+15%,Cm-15%，長度2 m；CCP+25%；CCm-20%，長度1 m；車速1200 r/min。
3.7成紗指標
經過測試，珍珠纖維/天絲50/50 14.7 tex混紡賽絡針織紗指標見下表：

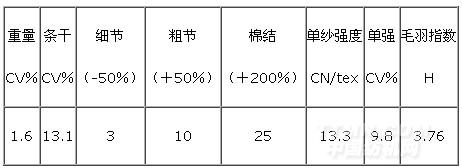

表2 成紗指標
.jpg)
4結語
珍珠纖維中的珍珠微粒養顏護膚，功能性較強，天絲纖維綠色環保、柔滑飄逸，兩種纖維混和紡紗是高檔針織面料的優等材料。紗線運用賽絡紡紗技術，毛羽少、強力高、風格獨特，布料光澤艷麗、服用性好，符合人們當今“綠色消費”的時尚理念，市場前景非常看好。
<<上一頁[1][2]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
