式中:J ——纖維的卷曲率,%;
L0——纖維在輕負(fù)荷下測(cè)得的長(zhǎng)度,mm。
2.1 皂洗堿濃度與溫度對(duì)卷曲率的影響

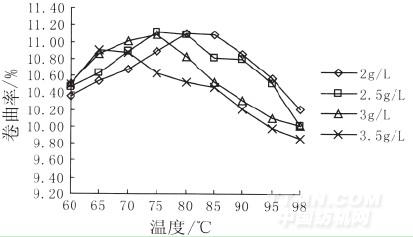

.jpg)
圖2 皂洗堿濃度與溫度對(duì)卷曲率的影響(保溫時(shí)間20min)
從曲線圖可知,在相同堿濃度下,溫度75℃之前,隨著溫度的升高,卷曲率有明顯提高,但當(dāng)溫度高于75℃以后,卷曲率開始快速減小。
在相同皂洗溫度下,堿濃度的變化對(duì)卷曲率變化沒(méi)有明顯規(guī)律,但至80℃以上時(shí),隨堿濃度提高,卷曲率總體上隨之減小。
這主要是因?yàn)椋河捎诶?xì)羊毛具有較大熱收縮率[7],在低的升溫過(guò)程中,皂洗液進(jìn)入纖維,堿液使纖維膨脹,細(xì)度加粗收縮,纖維卷曲率增大。但隨之纖維細(xì)度變化趨于平衡,溫度升高反而損傷纖維內(nèi)部結(jié)構(gòu),卷曲彈性受損,卷曲率下降。
2.2 皂洗堿濃度與時(shí)間對(duì)卷曲率的影響

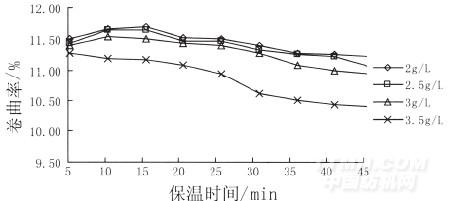

.jpg)
圖3皂洗堿濃度與時(shí)間對(duì)卷曲率的影響(保溫溫度85℃)
從曲線圖可知,在相同堿濃度下,皂洗時(shí)間20min以內(nèi)時(shí),變化并不明顯,但之后隨著皂洗時(shí)間的延長(zhǎng),卷曲率緩慢地減小。在相同皂洗時(shí)間里,皂洗濃度增加反而使纖維卷曲率減小。
這可能是:一方面,拉細(xì)纖維吸入皂液之后,阻止了纖維內(nèi)部塑變區(qū)微結(jié)構(gòu)塊的滑移[8],也阻止其回復(fù)的彈性;另一方面,因?yàn)槔?xì)羊毛經(jīng)改性后,表面鱗片高度增加,密度減小,隨著皂洗時(shí)間延續(xù),由于拉伸細(xì)化羊毛皮質(zhì)層的細(xì)胞間隙已經(jīng)被打開,受到皂液浸入[9],鱗片有脫落、翹起的現(xiàn)象[10],影響其卷曲彈性。
3 結(jié)語(yǔ)
optim纖維在染色皂洗過(guò)程中存在著隨溫度變化影響的熱收縮性現(xiàn)象,卷曲率也有上升至下降波動(dòng)曲線過(guò)程,因此,應(yīng)在染色工藝中對(duì)溫度參數(shù)加以控制。
<<上一頁(yè)[1][2][3]
相關(guān)信息







推薦企業(yè)
推薦企業(yè)
推薦企業(yè)
