激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

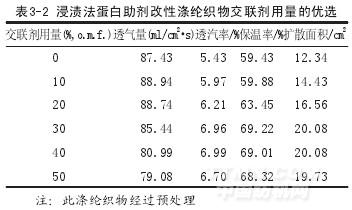

由表3-2可以看出，當交聯劑用量為30%(o.m.f.)時，滌綸織物的透汽率、保溫率最好，擴散面積最大，透氣量比較小。這是因為用交聯劑把復配羽毛蛋白助劑處理到織物上，織物上含陽離子基團，又含有復配羽毛蛋白質所含的各類極性基團，必定會顯著改善纖維的親水性，復配羽毛蛋白助劑在滌綸織物表面形成一層不完整的膜，使得滌綸織物的透氣性能下降不大。提高滌綸織物的舒適性能。但如果交聯劑用量過多，造成織物手感變硬，影響織物的舒適性能。因此，確定交聯劑EH用量為30%（o.m.f.）。

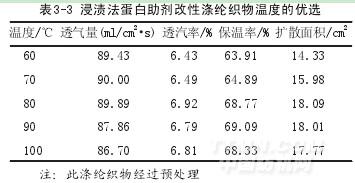

（3）浸漬法改性滌綸織物溫度的優選按照1.2.3（1）工藝方法，滌綸織物用30%（o.m.f.）羽毛蛋白助劑和殼聚糖5%（o.m.f.）共同處理后，再加入30%（o.m.f.）的交聯劑EH，在60～100℃的條件下再處理30min。并測試織物的舒適性能。結果如表3-3。

由表3-3可看出，在80℃時，滌綸的透氣率、保溫率最好，擴散面積最大。透氣量比較小。這是因為溫度太低，羽毛蛋白助劑和交聯劑及織物反應速度慢，反應不充分，改性效果不好；而反應溫度太高，交聯劑WLS水解速率提高，同時蛋白分子水解。因此確定反應溫度為80℃。

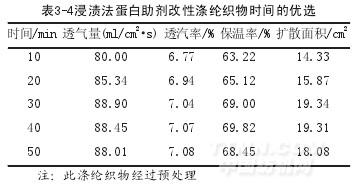

（4）浸漬法改性滌綸織物時間的優選按照1.2.3(1)工藝方法，滌綸織物用30%（o.m.f.）雞毛蛋白助劑和殼聚糖5%（o.m.f.）共同處理，再加入30%(o.m.f.）的交聯劑EH，在80℃的條件下再處理10～50min。并測試織物的舒適性能。結果如表3-4。

從表3-4可看出，隨著反應時間的延長織物舒適性能提高明顯。但當時間超過30min，舒適性能變化不大，這是因為反應時間太長，復配羽毛蛋白助劑和WLS會水解，其交聯鏈可能斷裂。吸附在滌綸織物上的羽毛蛋白助劑容易脫落下來，影響滌綸織物的舒適性能。因此，確定反應時間為30min。

所以，浸漬法改性滌綸織物的工藝方法為：滌綸織物在浴比30:1、80℃的條件下，用30%（o.m.f.）羽毛蛋白助劑與5%（o.m.f.）殼聚糖復配，處理到滌綸織物上，處理40min后，再加入30%(o.m.f.）的交聯劑EH，在80℃的條件下再處理30min，然后在80℃溫水中充分水洗，烘干。

3.2 浸漬與浸軋法聯合改性滌綸織物

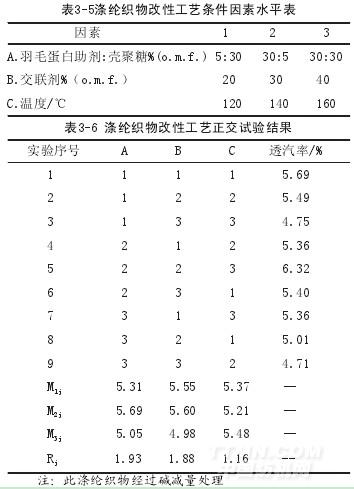

本試驗用浸漬與浸軋聯合的工藝方法來對滌綸織物改性，通過對滌綸織物舒適性能的測定來優化工藝過程。按照1.2.3（2）工藝方法，2.2測量滌綸織物的透氣性能。如表3-5和3-6。
