天然棉纖維織物穿著舒適、透濕透氣性好,且與人體有很好的親和性[1],但棉織物在日常服用過(guò)程中容易滋生細(xì)菌,其本身卻沒(méi)有抗菌性,故一旦滋生細(xì)菌會(huì)對(duì)人體構(gòu)成一定的威脅.因此,對(duì)棉織物進(jìn)行抗菌整理很有意義.[2]作為抗菌劑應(yīng)該滿足安全、持久、不影響服用性能等.載Ag+抗菌劑殺滅已感染的細(xì)菌后再?gòu)囊呀?jīng)死亡的細(xì)菌尸體中游離出來(lái),繼續(xù)與其他活細(xì)菌接觸并發(fā)揮作用[3],其抗菌性持久;Ag+還具有廣譜的殺菌性能且安全性好.[4]本文采用載銀硅丙乳液對(duì)棉針織物進(jìn)行抗菌整理.
1試驗(yàn)
1.1材料
織物:單面緯編平針棉織物,136g/m2,市售;試劑:改性含雙氨基有機(jī)硅丙烯酸酯乳液(硅丙乳液)(自制),硝酸銀(分析純,國(guó)藥化學(xué)試劑有限公司),大腸桿菌、金黃色葡萄球菌(蘇州大學(xué)生命科學(xué)學(xué)院).1.2載銀硅丙乳液(抗菌劑)的制備將100mL質(zhì)量分?jǐn)?shù)為0.5%的硅丙乳液和4mL500mg/L硝酸銀溶液于常溫下在有氮?dú)獗Ｗo(hù)的反應(yīng)器中攪拌3h,乳液的pH值為5.
1.3抗菌整理工藝
經(jīng)過(guò)前處理的棉針織物一浸一軋(60min,pH=5,浴比1∶20,帶液率約80%)→二浸二軋(浴比1∶20,10min,pH=5,帶液率約80%)→預(yù)烘(90℃,180s)→焙烘(160℃,180s).
1.4測(cè)試
白度:將待測(cè)織物試樣折成4層,采用WD-5型全自動(dòng)白度計(jì),在不同位置各測(cè)定5次,取其平均值;頂破強(qiáng)力:采用instron3365型萬(wàn)能電子試驗(yàn)儀,按照GB/T19976-2005測(cè)試;抗菌性能:按照FZ/T73023-2006測(cè)試,以抑菌率評(píng)價(jià);耐洗性能:按照FZ/T73023-2006進(jìn)行洗滌,然后測(cè)試其抗菌性;柔軟性能:每個(gè)樣品有30個(gè)人手摸作出評(píng)價(jià),評(píng)價(jià)等級(jí)分一般、較柔軟、柔軟、很柔軟.
2結(jié)果與分析
2.1抗菌劑用量對(duì)抗菌性能的影響

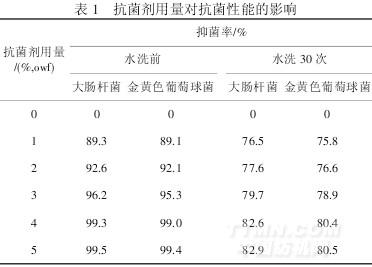

.jpg)
由表1可看出,對(duì)于同一菌種,隨著抗菌劑用量的增加,其抗菌效果逐漸增加,抗菌劑用量為4%(owf)時(shí),整理后織物對(duì)大腸桿菌和金黃色葡萄球菌的抑菌率分別為99.3%和99.0%,抗菌效果極佳;超過(guò)4%(owf)后,抗菌程度增幅不大.為了節(jié)約成本和避免織物載銀過(guò)量導(dǎo)致黃變,抗菌劑用量選取4%(owf)為宜.抗菌織物經(jīng)過(guò)30次洗滌后,依然具有較好的抗菌效果(對(duì)大腸桿菌、金黃色葡萄球菌的抑菌率分別為82.6%和80.4%).
原因是改進(jìn)的有機(jī)硅丙烯酸酯能與棉纖維大分子羥基形成化學(xué)結(jié)合,銀離子能與織物牢固結(jié)合,然后在使用過(guò)程中緩慢釋放,經(jīng)多次洗滌抗菌效果仍然較好,故其具有良好的抗菌持久性.
2.2抗菌整理對(duì)棉針織物性能的影響
2.2.1白度
.jpg)
由表2可以看出,當(dāng)抗菌劑用量增加時(shí),整理后織物的白度呈現(xiàn)不同程度的下降,原因是:(1)抗菌劑中所含的部分銀離子見(jiàn)光后被還原成黑色單質(zhì)銀或氧化銀沉積在織物上;(2)含雙氨基的有機(jī)硅丙烯酸酯乳液也易使織物產(chǎn)生黃變.
2.2.2頂破強(qiáng)力

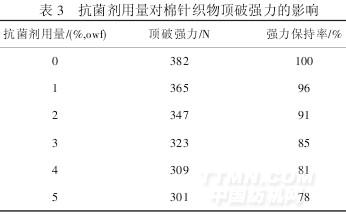

.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
