激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

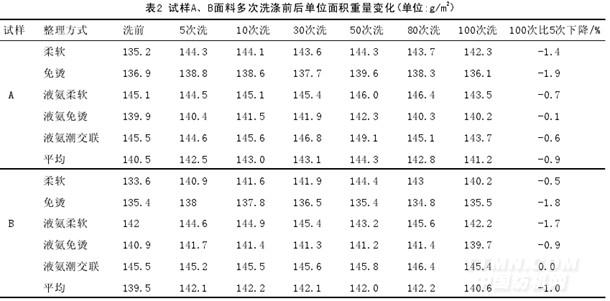

因5次洗后克重一般增加，主要與洗滌收縮率有關(guān)，所以100次洗后與5次洗后比較失重率較有代表性。各種整理方式均有水洗后失重現(xiàn)象，尤其柔軟整理、免燙整理、液氨柔軟整理失重率平均1%左右，液氨免燙和潮交聯(lián)可控制在1%內(nèi)。

不同整理方式相比，可看出潮交聯(lián)比柔軟、免燙整理的面料克重高7.5%左右，主要原因是潮交聯(lián)整理助劑用量多，吸收助劑多增重。

3.3 面料多次洗滌前后強(qiáng)力的變化

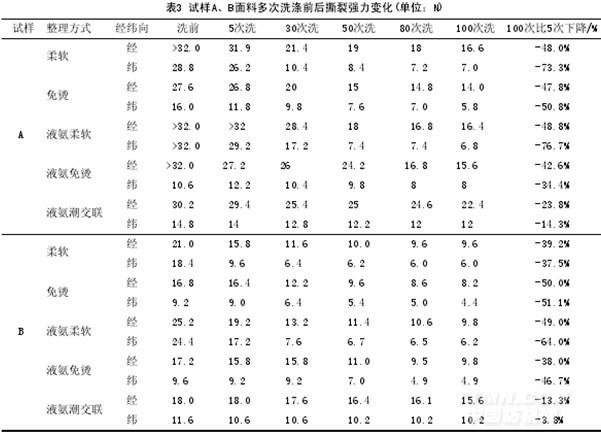

由表3明顯看出，隨著洗滌次數(shù)的增加，撕破強(qiáng)力明顯呈下降的趨勢，平均下降40%左右，但潮交聯(lián)整理強(qiáng)力下降平均只有15%左右，這是因?yàn)樵诔睉B(tài)工藝下，水更容易拆散纖維內(nèi)部的一些薄弱環(huán)節(jié)，在此狀態(tài)下發(fā)生的分子間交聯(lián)更加均勻，因此其強(qiáng)力受洗滌影響較少。

斷裂強(qiáng)力相對撕破強(qiáng)力來說洗滌后下降較少。由表4看出，兩面料洗滌100次后平均比5次只下降5%左右。柔軟和液氨柔軟的下降的多，約10%左右，而免燙（包括潮交聯(lián)）品種基本無變化，主要原因免燙整理分子間發(fā)生交聯(lián)，纖維相對柔軟品種緊密。

不同整理方式來說，但經(jīng)過免燙或潮交聯(lián)整理后斷裂強(qiáng)力約下降30%左右，如試樣A柔軟、液氨柔軟經(jīng)向140LB，緯向65LB,而免燙或潮交聯(lián)后經(jīng)向115LB，緯向40LB左右。

試樣A緯向80S/2的面料柔軟、免燙、液氨柔軟整理撕破強(qiáng)力可保證80次水洗后7N以上，滿足襯衫標(biāo)準(zhǔn)要求。液氨潮交聯(lián)面料洗后強(qiáng)力是各種整理方式中最高的，洗100次后12N。試樣B緯向40S柔軟和免燙整理的面料30次水洗后撕破強(qiáng)力低于7N, 液氨柔軟和液氨免燙的面料50次水洗后低于7N，潮交聯(lián)面料可保證100次洗后10N以上。所以高支高密牛津紡面料因緯向密度小，緯向最好選用強(qiáng)力高的合股紗，強(qiáng)力高，耐洗性強(qiáng)。

3.4 面料多次洗滌前后透氣性的變化

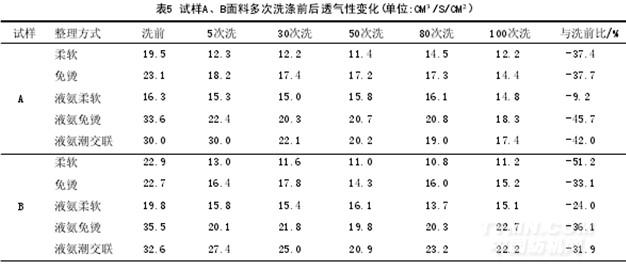

由表5看出，面料隨著洗滌次數(shù)增加，透氣性逐漸降低，主要原因是面料洗前組織點(diǎn)清晰，洗后紗線蓬松，遮擋了纖維間縫隙，空氣透過量相對減少。各種整理方式比，液氨潮交聯(lián)、液氨免燙的透氣性稍好些，這是因?yàn)榻?jīng)這些工藝整理后的面料洗后外觀平整度提高。
