圖3-7-13  抽風量Q3選擇分析圖

（五）Reicofil 4型牽伸器

Reicofil 4型是該公司最近開發研制的，牽伸器的結構如圖3-7-14所示，其技術特點為：

(1)加寬噴絲板，增加噴絲孔，每個紡絲管體有較高的產量。

(2)冷卻、牽伸和鋪網部分獨立調節，給予更多的縱向/向比率的控制。

(3)生產成布速度達到700m/min，PET的紡絲牽伸速度為5500m/min，PP的紡絲牽伸速度為3500m/min。

(4)單絲線密度下降到0．11tex。

(5)產品定重下降到l0 g/m2。

(6)生產能力比Reicofil 3型提高22％～50％。

圖3-7-14  Reicofil 4型牽伸器

  （六）日本NKK和美國Ason噴射牽伸器

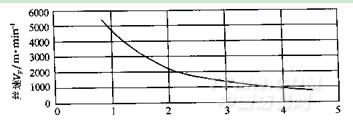

美國Ason提出如圖3-7-15所示的絲條線密度與絲條速度的關系曲線，要獲得細旦絲就必須提高絲條牽伸速度。而絲條速度取決于氣流速度。為此研制成功了以壓縮空氣為動力引射牽伸絲束的狹縫式噴嘴。壓縮空氣引射絲條及冷卻風、自然風進入噴嘴狹縫，在狹縫處絲條被高速氣流拉伸。噴嘴狹縫的高度有限，氣流挾持著絲束以高速離開噴嘴出口，設計噴嘴出口氣流速度為70～90m/s，離開噴嘴即在自然空間擴散，此時絲條向下運動呈擺動，抖動像S形運動，且在運動下落的同時，仍然對絲條起拉伸作用。

圖15  產量0.5g/孔.min 時線密度對絲條速度的曲線

冷卻風道底部至牽伸噴嘴頂部的距離H空(見圖3-7-16)可調，即牽伸噴嘴可上、下位移．一般生產PP時，H空為1500mm，生產PET時，H空£1000mm，而壓縮空氣壓力PP為25×105Pa、PET為3．5×105Pa，壓縮空氣流量PP為55 Nm3/min、PET為75 Nm3/min，牽伸紡絲速度PP為3300—3600m/Wn、RT為4500—5500m/min，牽伸紡絲速度取決于壓縮空氣壓力和H空，空氣壓力P高，H空小，則紡絲速度就高。
