純棉織物具有吸濕性好、質地柔軟、穿著舒適、洗滌方便等優點,但存在易起皺、保暖性差等不足;毛紡織品則彈性優異,吸濕性和保暖性較好,但洗滌困難,價格昂貴,作為內衣材料時,對皮膚有刺癢感[1]。
棉/毛混紡產品集兩種天然纖維優點于一身,但其染整加工在現有染整體系下遇到很大困難。采用堿煮氧漂或堿煮氯漂工藝雖然能有效去除棉纖維的各種雜質和羊毛纖維表面的油劑,但會對羊毛纖維造成嚴重損傷,甚至完全破壞,惡化最終產品的服用性能[2];如果采用羊毛能耐受的前處理工藝,則棉纖維雜質不能有效去除,紗線的毛效很差,無法滿足后道染色工序的要求[3]。本項目采用酶精練-氧漂工藝,反應條件溫和,防止羊毛纖維在前處理階段受到損傷,為毛棉混紡產品的前處理提供了可行的加工方案。
1 試驗部分
1.1 材料、藥品和儀器
材料 純棉紗線、絲光羊毛散纖維、棉/毛(80/20)混紡紗線
藥品 30%過氧化氫、氫氧化鈉、無水亞硫酸鈉、乙酸、無水硫酸鈉、重鉻酸鉀、無明粉、磷酸三鈉(均為分析純,國藥集團化學試劑有限公司);滲透劑JFC、乙二胺四乙酸二鈉(EDTA)(分析純,中國醫藥上海化學試劑公司);氨水(分析純,上海聯試化工試劑有限公司);無水碳酸鈉(分析純,上海虹光化工廠);煮練酶HZM-101(無錫市恒基貿易有限公司);ANOZOL活性黃S3R150%、紅S3B150%、藏青SGN150%(安諾其紡織化工);固色劑ECO(亨斯邁紡織染化)。
儀器 AL104電子天平(梅特勒-托利多儀器上海有限公司)、HH-4數顯恒溫水浴鍋(江蘇省金壇市榮華儀器制造有限公司)、101A-1B電熱鼓風干燥箱(上海安亭科學儀器有限公司)、WSD-III全自動白度計(北京康光儀器有限公司)、YG020電子單紗強力機(常州第二紡織機械廠)、Color-Eye7000A測配色儀(美國GeretagMacbeth公司)。
1.2 試驗方法
1.2.1 精練
(1)傳統堿精練
工藝處方/(g/L)
燒堿 5
硫酸鈉 1
亞硫酸鈉 1
磷酸鈉 1
滲透劑JFC 3
浴比 20∶1
溫度98℃,精練90min,毛效為7.9cm/30min。
(2)酶精練
分別在精練酶用量0~15g/L、滲透劑JFC 0~3g/L、浴比20∶1、pH值7、溫度55℃、時間50~90min的條件下對棉/毛混紡紗線進行精練,烘干后測試毛效。
1.2.2 漂白[4]
工藝處方
雙氧水/(g/L) 10
EDTA/(g/L) 5
pH值(氨水調節) 8
浴比 20∶1
溫度/℃ 60
時間/min 60
按上述工藝對精練后的棉/羊毛混紡紗和羊毛散纖維進行漂白并烘干,測試棉/羊毛混紡紗線的亨特白度、斷裂強力和羊毛的堿溶解度。
1.2.3 染色
取一定量的原棉紗線和羊毛散纖維,同浴精練和漂白后,采用ANOZOL活性染料一浴一步法染色。
染色處方
染料/%(owf) 2
元明粉/(g/L) 50
固色劑ECO/%(owf) 4
pH值 8~9

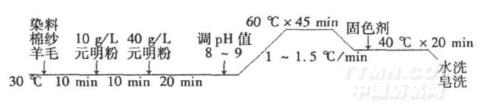

工藝曲線
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
