激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2.1.2　精練時間

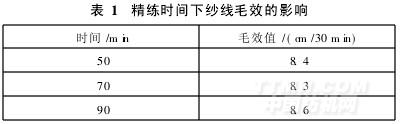

改變精練時間(50、70、90min),在精練酶用量為5g/L、滲透劑JFC為3g/L的條件下,按1.2.1(2)節方法對棉/毛混紡紗線精練,結果見表1。

由表1可知,隨著精練時間的延長,紗線毛效有所提高,但增加不多,說明50min的精練時間可獲得較好的毛效。此外,與圖1試驗結果相比較可知,在不加滲透劑的情況下,精練后紗線的毛效在7cm/30min左右;加滲透劑后,毛效提高至8.4cm/30min,說明滲透劑JFC對于提高紗線的潤濕性起很大的作用。綜上,本試驗采用的精練條件為:精練酶5g/L,滲透劑JFC3g/L,pH值7,溫度55℃,精練50min。

2.2　漂白工藝的確定

2.2.1　雙氧水質量濃度

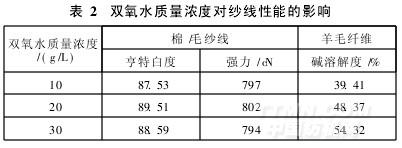

改變雙氧水質量濃度(10、20、30g/L),按1.2.2

節方法漂白棉/毛紗線和羊毛纖維,測試漂后紗線的白度、強力和羊毛的堿溶解度,結果如表2所示。

由表2可知,隨著雙氧水質量濃度的提高,棉/毛紗線白度和強力均先增加,后又降低,而羊毛的堿溶解度呈上升趨勢。隨著H2O2用量的增大,漂液的漂白能力提高;當纖維中的色素基本被反應破壞后,白度不會再隨H2O2用量的增加而提高,而過氧化氫在使色素消色的同時也會進攻羊毛角蛋白,使纖維受損。因此,取雙氧水質量濃度以20g/L為宜。

2.2.2　漂浴pH值

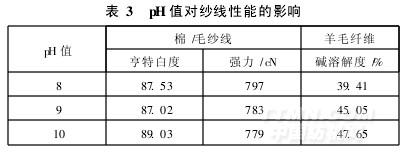

改變漂浴pH值(8、9、10),按1.2.2節方法漂白棉/毛紗線和羊毛纖維,測試漂后紗線的白度、強力和羊毛的堿溶解度,結果如表3所示。

由表3可知,隨著漂浴pH值的增大,棉/毛紗線白度呈上升趨勢,而其強力依次下降,羊毛纖維堿溶解度依次升高。這是由于隨著堿性的增強,H2O2劇烈分解,漂白作用增加,但對羊毛組分損傷也增大。綜合考慮紗線白度和纖維損傷情況,確定pH值定為10。

2.2.3　漂白時間

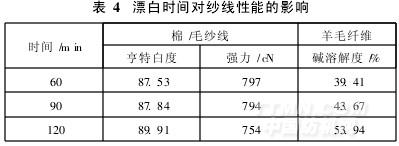

對棉/毛紗線和羊毛纖維分別漂白60、90、120min,測試漂后紗線的白度、強力和羊毛的堿溶解度,結果如表4所示。

由表4可知,隨時間的延長,棉/毛紗線白度逐漸增加,而強力依次下降,羊毛纖維的堿溶解度依次增高。漂白時間由90min增加到120min,雖混紡紗線白度有所增加,但其強力下降明顯,結合羊毛纖維堿溶解度的大幅增加,說明紗線中羊毛組分的損傷相對嚴重,故漂白時間定為90min。
