激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由表2可看出,用微波方法染的織物皂洗牢度及摩擦牢度與常規方法染的織物牢度都很好,均達4~5級及以上,并且深色織物的皂洗牢度比淺色織物稍微差些.

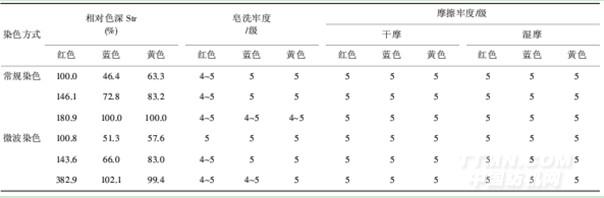

表2織物的染色牢度

2.4.2透染性

從染色織物的不同位置抽取纖維放入哈氏切片器中,涂上火棉膠,均勻切取20~30μm厚度的纖維橫截面薄片,用顯微鏡(放大倍數為640~1200X)進行觀察并拍照.

從圖10、圖11可以看出,微波輻射加熱進行染色的腈綸纖維透染性與常規差別不大.另外,微波染色后很多腈綸纖維的橫截面由原來的犬骨形變成圓形,但常規染色的織物橫截面變化很小.微波作為一種電磁波,是一種交變的電磁場,微波加熱有利于染化料的溶解及其向纖維內部的擴散,從而能在很短的染色時間內完成染料對織物的透染.[2]7異形纖維相對于圓形纖維來說,其表面張力大,處于熱力學不穩定狀態,在微波染色時,纖維內部大分子瞬間獲得大量能量,為使纖維的內能降低,纖維內部的大分子勢必會迅速進行超分子結構的調整,從而導致其截面成圓形,因為圓形的橫截面從熱力學角度來看是物質的最穩定狀態.腈綸纖維的橫截面發生改變會影響到纖維的使用性能,因此微波對纖維結構的影響還有待于進一步的研究.

陽離子紅FBL陽離子嫩黃X-8GL陽離子藍X-BL

圖10常規染色纖維的橫截面照片

2.4.3拉伸斷裂強力

稱取多塊織物(每塊5g),分別在染料用量1%(owf)、浴比1∶40,低火條件下用微波染色,水洗烘干后撕去毛邊,使其尺寸符合50mm×300mm,再進行斷裂強力測試,結果如表3所示.

表3微波染色不同時間后織物的斷裂強力

由表3可知,經微波處理后織物的強力有所下降.

3結論

(1)相同火力和浴比條件下,染色時間越長,顏色越深;相同時間條件下,火力越大,顏色越深,浴比越小,顏色越深;pH越小,得色越淺;相同條件下染色,微波對不同結構的染料影響不同.

(2)與常規染色法相比,微波染色更節省時間和能源,且染色牢度和透染性與常規染色相似.微波會使織物的強力稍有下降.

(3)微波染色會改變犬骨型腈綸纖維的橫截面.
