激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

有機硅柔軟劑可以賦予織物柔軟、平滑、吸水、防水、防沾污、抗靜電、彈性及挺括的性能[1]259-260,但多數(shù)有機硅柔軟劑整理后的織物呈疏水性,穿著時感到悶熱,且難以洗滌.為此,開發(fā)了親水性的改性有機硅柔軟劑.目前,親水性改性多是采用聚醚類改性有機硅柔軟劑,這對親水性有顯著改善,但其提供的柔軟性和整理效果耐久性較差.[2-3]將多種活性基團共同使用,兼具多種活性基團的優(yōu)點.例如,聚醚-氨基改性有機硅柔軟劑可同時賦予織物吸濕、抗靜電和柔軟效果,可以減少或不用乳化劑.環(huán)氧-聚醚改性有機硅柔軟劑賦予織物柔軟、滑爽、抗污和抗靜電性能.氨基-環(huán)氧基改性有機硅柔軟劑使織物平滑、柔軟,提高織物的耐洗性和抗靜電性.[4]最新出現(xiàn)的新型線性嵌段共聚改性有機硅整理劑可以解決柔軟性、親水性和耐久性間的矛盾,對助劑研發(fā)有實際意義.

為了考察這種新型線性嵌段共聚改性有機硅整理劑的工業(yè)化應(yīng)用情況,在生產(chǎn)中進行了對比試驗.考察了棉織物和滌綸織物整理后的黃變、色變、落色性(染色織物在不同的表面活性劑溶液中浸軋或浸漬時,織物上的染料掉落程度)、手感、親水性、撕破強力、耐洗滌性和回彈性等多種應(yīng)用性能對比情況.

1試驗

1.1材料及儀器

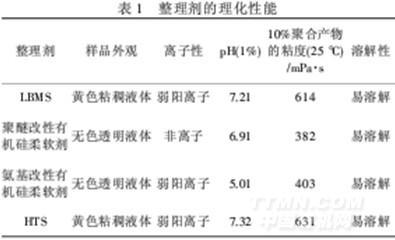

織物:20s×16s+70D/108×56全棉彈力紗卡漂白布、黑色布(活性染料染色),240T滌綸春亞紡漂白布、黑色布(分散染料染色).藥品:新型線性嵌段共聚有機硅整理劑LBMS(自制),聚醚改性有機硅柔軟劑(簡稱聚醚硅油,市售),氨基改性有機硅柔軟劑(簡稱氨基硅油,市售),[AB]n線性嵌段改性有機硅整理劑HTS(邁圖高新材料集團).它們的理化性能見表1.

儀器:NDJ-1S數(shù)顯粘度計(上海瑞方儀器有限公司),PHS-3C型精密PH計、722N分光光度計(上海精密科學(xué)儀器有限公司),RapidP-AO立式軋車(LabortexCo.Ltd),SF-600X測色儀(Datacolor),WSB-Ⅱ白度計(溫州儀器儀表有限公司),Y(B)089A全自動縮水率試驗機、YGB-033A落錘式織物撕裂儀、YG(B)541D-I全自動數(shù)字式織物折皺彈性儀(溫州市大榮紡織儀器有限公司).

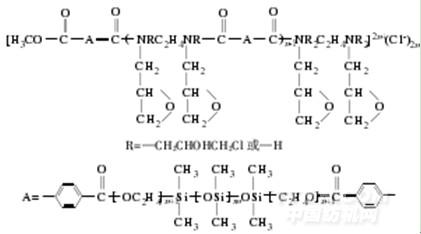

1.2新型線性嵌段共聚有機硅整理劑LBMS結(jié)構(gòu)

1.3整理工藝

一浸一軋(軋余率70%~75%)→烘干(120℃,120s)→焙烘(160℃,60s).

1.4測試

白度[5]:用白度儀測試整理織物的光譜反射率,與空白布相比,整理后織物的白度越大,即與空白織物的白度差值越小,織物的色變程度越小.

色變[6]35:用測色儀測試整理織物的色光變化,以原布為標(biāo)準(zhǔn),測試整理后織物的Lab值,計算總色差△E(越小越好),每塊織物測4次,求平均值.落色性:把黑色棉布、黑色滌綸布浸漬在不同的整理劑溶液中,在常溫下浸漬30min,取出織物,在最大吸收波長(590nm)下測試整理液的吸光度,吸光度值越小,落色性越好.

手感[2]43:采用實物手感評定法,以5~10個受過訓(xùn)練的人員組成一個小組評估織物手感.先通過排序法決定手感最好和最差的織物,再將手感最好的織物定為5.0分,最差的織物定為1.0分,其余織物的手感通過參照法得出.

親水性[6]34-35:將經(jīng)整理劑整理后的織物平鋪在燒杯上,用標(biāo)準(zhǔn)滴管從距離織物2cm高度的地方滴1滴水,靜態(tài)下測定織物吸盡水所需要的時間(滴水法)

撕破強力:按照GB/T3917.1-2009《紡織品織物撕破性能,第1部分:沖擊擺錘法》測定.
