根據表5、表6可以看出，高疵點天絲纖維在紡紗中生條短絨率和結雜明顯惡化，成紗烏斯特實物質量中粗節、棉結增加顯著，棉結上升2~3倍。
3.3單嘜試紡結果原因分析
天絲原料的疵點，在生產過程中的清花、梳棉工序，會以車肚落棉、斬刀花的形式，得以清排。但仍然有一部分疵點，在清花、梳棉工序遭受打擊，會變成更難排除的短小硬的粗纖維，或者類似紙屑的點片狀纖維屑，還有成撮狀的短纖維存在，長度在3mm—15mm之間。這些未被排除的疵點和短絨，在后道的并條、粗紗、細紗牽伸中難以控制，成為游離纖維，游離在牽伸控制之外，隨機附著在紗線上或被包附于紗線中，從而造成紗線的外觀質量不均勻，尤其是短粗節和棉結顯著提高，1cm~2cm長的粗節上升。因此，對于這類疵點高的天絲原料，要想保證成紗質量，必須進行特殊的質量控制，其質量控制點著重在清花、梳棉工序。
4 高疵點天絲纖維生產質量控制措施及效果
4.1控制回花、再用棉的使用
正常的天絲纖維中，只含有少量的粗硬絲、并絲等，長度整齊度好，短絨含量少，為了兼顧生產成本，不可避免要使用回花、再用棉。但天絲纖維疵點含量明顯升高時，車肚落棉、斬刀中疵點結雜明顯增多，我們初步統計車肚中硬雜質含量高達520~780mg/100g,而且含有大量短絨，必須經過處理方可少量回用。
4.2合理配置清鋼工序，加強疵點排除，減少纖維損傷
正常的天絲纖維無雜質而又較蓬松，只含少量疵點和短絨，清梳工序貫徹“勤抓少抓、多梳少打、充分混合”工藝,適當降低各工序打手速度，少用打擊點的原則。但面對高疵點天絲，為了排除疵點，可適當增加塵籠吸風，一般增至1400r/min左右，加強對握持打擊開清棉機械性能測試，并及時調整工藝參數。【3】蓋板花和后車肚落棉是梳理排除疵點的關鍵部位，可適當增加前上罩板隔距，同時減小漏底入口隔距，除塵刀在高刀大角度前提下，盡量隔低，可有效排除雜質疵點。增加蓋板速度可以適當提高斬刀花排雜，排短絨能力，但同時要降低錫林、刺輥的速度，減弱分梳力避免過度損傷纖維。工藝落實后，梳棉落棉增加1.5%，除雜效率提高20%，保證了生條結雜控制在3粒/克以內，生條短絨控制在4%以內。
4.3合理配置絡筒工藝
絡筒工序在電清參數的設置上做了大量優選試驗，尤其是棉結N和短粗S反復驗證，靈敏度分別由240%、200%收嚴到200%、150%。確定在德國奧康AC338型自絡上進行生產，它配備了先進的瑞士USTER公司的QUANIUM2型電子清紗箱，車速為1200m/min，【1】清紗效率逐步提高，由80%提高到85%，很好的切除了部分成紗棉結和短粗節。但是，由于管紗萬米切斷數增加，絡筒工序回絲明顯增加。絡筒清紗工藝如表7。
表7 清紗工藝參數
.jpg)
4.4效果
經過配棉工藝、清梳工藝、絡筒工藝調整后，通過試紡驗證，高疵點天絲纖維已投入正常大批量生產，成紗質量如表8。

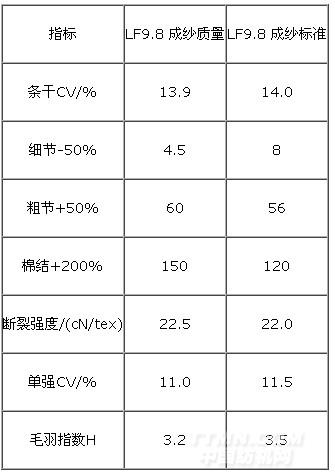

表8 LF9.8紗線指標及紗線質量
.jpg)
<<上一頁[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
