1 引言
聚苯硫醚，全稱為聚亞苯基硫醚，英文名稱為Polyphenylene sulfide，簡稱PPS。聚苯硫醚纖維分子結(jié)構(gòu)比較簡單，分子主鏈由苯環(huán)和硫原子交替排列，大量的苯環(huán)賦予聚苯硫醚纖維以剛性，大量的硫醚鍵又為其提供了柔順性，使纖維的分子結(jié)構(gòu)對稱，易于結(jié)晶，無極性，電性能好，不吸水。因此，聚苯硫醚纖維是一種高性能特種纖維，具有優(yōu)異的耐化學性和熱穩(wěn)定性以及抵抗惡劣環(huán)境、阻燃、絕緣、防輻射等功能，在高溫、化學腐蝕環(huán)境等領(lǐng)域正得到廣泛應用[1]。伴隨著聚苯硫醚纖維應用的增加，勢必會產(chǎn)生相應的檢測檢驗需求。本文結(jié)合目前廣泛使用的纖維定量方法，得出PPS纖維與其他纖維混紡時，定量檢驗所采用的方法，并得出各種試劑對其他纖維產(chǎn)生的修正系數(shù)，為PPS纖維的定量檢驗提供了依據(jù)。
2 試驗
2.1 試驗試劑
乙醚、苯酚/四氯乙烷、75%硫酸、80%硫酸、1 mol/L堿性次氯酸鈉、丙酮、80%甲酸、二氯甲烷、N,N-二甲基甲酰胺(DMF)、99%冰乙酸、20%鹽酸等（試劑除標注濃度或含量的外，其它均為分析純）。
2.2 試樣
聚苯硫醚纖維（規(guī)格：20 tex），純纖標準貼襯布（包括羊毛、棉、聚酯纖維、錦綸、腈綸、醋纖），氨綸。
2.3 儀器
索氏萃取器、恒溫水浴鍋、分析天平（精度為0.0001g）、具塞三角燒瓶等玻璃器皿。
2.4 試樣的預處理
取試樣5 g左右，放在索氏萃取器中，用乙醚萃取1 h，每小時至少循環(huán)6次，待試樣中的乙醚揮發(fā)后，把試樣浸入冷水中，浸泡60 min，再在（65士5）℃的水中浸泡1 h，水與試樣體積之比為100 : 1，不斷攪拌溶液，然后抽吸或離心脫水、晾干。
2.5 質(zhì)量修正系數(shù)的確定
聚苯硫醚纖維與其它纖維混紡產(chǎn)品的定量分析方法參照GB/T 2910-2009《紡織品 定量化學分析》[2]、FZ/T 01095-2002《紡織品氨綸產(chǎn)品纖維含量的測試方法》[3]所規(guī)定的試驗條件，每種試驗條件下進行10個樣品的重復性試驗，求出質(zhì)量修正系數(shù)的平均值。質(zhì)量修正系數(shù)試驗結(jié)果見表1。

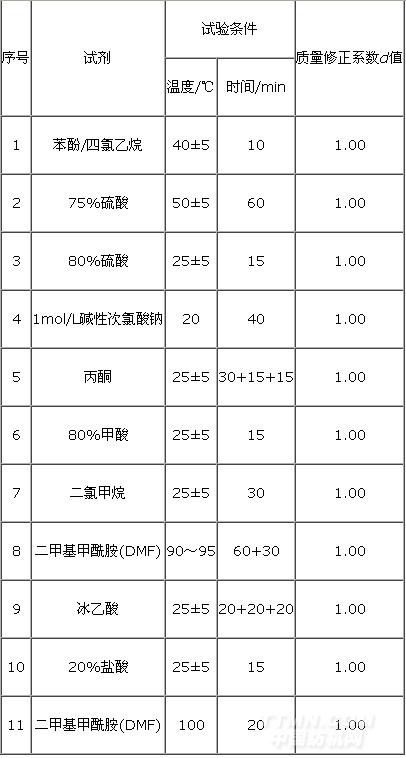

表1聚苯硫醚纖維的質(zhì)量修正系數(shù)
.jpg)
注：試驗時間帶“+”號的，表示更換新試劑后，繼續(xù)進行試驗。例如，“30+15+15”表示先用試劑溶解30分鐘后更換新試劑，再溶解15分鐘，更換試劑后再溶解15分鐘，總時長為60分鐘。
從表1可以得知，聚苯硫醚纖維在以上試劑中穩(wěn)定性良好,質(zhì)量修正系數(shù)均為1.00，可用于聚苯硫醚纖維與其它纖維混紡產(chǎn)品二組分和三組分纖維含量分析。
2.6 定量化學分析方法的確定
根據(jù)表1中所得的聚苯硫醚纖維在不同溶劑或溶液中的修正系數(shù)，結(jié)合GB/T 2910—2009以及FZ/T 01095—2002不難確定聚苯硫醚纖維與其他纖維混紡產(chǎn)品的定量化學分析方法如下（聚苯硫醚纖維的d值為1.00）：
（1）聚苯硫醚纖維與聚酯纖維混紡產(chǎn)品的定量分析法——苯酚/四氯乙烷法
用苯酚/四氯乙烷（試驗條件：每克試樣加入100 mL溶液，在溫度為（40±5）℃的水浴中震蕩10 min）溶解混紡產(chǎn)品中的聚酯纖維，剩余聚苯硫醚纖維。
（2）聚苯硫醚纖維與纖維素纖維混紡產(chǎn)品的定量分析法——75%硫酸法
用75%的硫酸溶液（試驗條件：每克試樣加入100 mL溶液，在溫度為（50±5）℃的水浴中放置1 h，每隔10 min搖一次）溶解混紡產(chǎn)品中的纖維素纖維，剩余聚苯硫醚纖維。
（3）聚苯硫醚纖維與各種蛋白纖維混紡產(chǎn)品的定量分析法——堿性次氯酸鈉法
用1 mol/L的堿性次氯酸鈉溶液（試驗條件：每克試樣加入100 mL溶液，在溫度為20℃水浴中劇烈震蕩40 min），溶解混紡產(chǎn)品中的蛋白纖維，剩余聚苯硫醚纖維。
（4）聚苯硫醚纖維與錦綸混紡產(chǎn)品的定量分析法
1）80%甲酸法：用80%甲酸溶液（試驗條件：每克試樣加入100 mL溶液，放置15 min，并不時搖動）溶解混紡產(chǎn)品中的錦綸，剩余聚苯硫醚纖維。
2）20%鹽酸法：用20%的鹽酸溶液（試驗條件：每克試樣加入100 mL溶液，在常溫下連續(xù)震蕩15 min）溶解混紡產(chǎn)品中的錦綸，剩余聚苯硫醚纖維。
（5）聚苯硫醚纖維與維綸混紡產(chǎn)品的定量分析法——20%鹽酸法
用20%的鹽酸溶液（試驗條件：每克試樣加入100 mL溶液，在常溫下連續(xù)震蕩15 min）溶解混紡產(chǎn)品中的維綸，剩余聚苯硫醚纖維。
（6）聚苯硫醚纖維與腈綸混紡產(chǎn)品的定量分析法——二甲基甲酰胺法
用二甲基甲酰胺（試驗條件：每克試樣加入150 mL溶劑，保持90℃～95℃，重復兩次時間為60 min和30 min，每隔10 min輕輕搖動1次）溶解混紡產(chǎn)品中的腈綸，剩余聚苯硫醚纖維。
（7）聚苯硫醚纖維與氨綸混紡產(chǎn)品的定量分析法
1）80%硫酸溶液法：用80%的硫酸溶液（試驗條件：每克試樣加入100 mL溶液，保持溫度為（25±5）℃，至少攪拌15 min）溶解混紡產(chǎn)品中的氨綸，剩余聚苯硫醚纖維。
2）二甲基甲酰胺法：用二甲基甲酰胺（試驗條件：每克試樣加入100 mL溶劑，在沸騰的水浴上攪拌20 min）溶解混紡產(chǎn)品中的氨綸，剩余聚苯硫醚纖維。
（8）聚苯硫醚纖維與醋酯纖維混紡產(chǎn)品的定量分析法
1）丙酮法：用丙酮（試驗條件：每克試樣加入100 mL溶劑，在室溫下靜置，每隔10 min搖動1次，重復處理3次，時間分別為30 min、15 min和15 min）溶解混紡產(chǎn)品中的醋酯纖維，剩余聚苯硫醚纖維。
2）冰乙酸法：用冰乙酸（試驗條件：每克試樣加入100 mL溶液，在室溫下震蕩20 min，重復處理3次）溶解混紡產(chǎn)品中的醋酯纖維，剩余聚苯硫醚纖維。
（9）聚苯硫醚纖維與三醋酯纖維或聚乳酸纖維混紡產(chǎn)品的定量分析法——二氯甲烷法
用二氯甲烷（試驗條件：每克試樣加入100 mL溶劑，放置30 min，每隔10 min搖動1次）溶解混紡產(chǎn)品中的三醋酯纖維或聚乳酸纖維，剩余聚苯硫醚纖維。
[1][2]下一頁>>
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
