通過對天絲纖維性能測試及試紡情況分析，我們發現天絲纖維卷曲數少，抱合力差，成卷時易粘卷，棉網易墜網。雖然初始磨量很高，但其斷裂伸長小，回彈性差，制作過程中易脆斷，加之纖維手感順滑，纖維與機械部件之間摩擦系數小，生產中須條易產生打滑現象使成紗條干不勻，斷頭增加。生產中我們有針對性地采取了各種技術措施，并嚴格控制，從而保證了紗線質量。

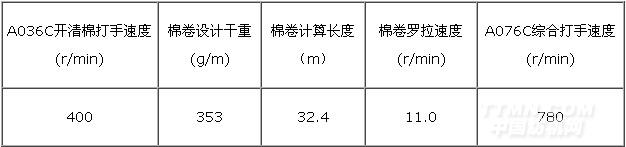

4.2開清棉工序適當加重棉卷壓力，增加粗紗防粘裝置，采取多梳少打，少落輕打，以梳代打的工藝原則，并適當降低各打手速度，放大打手與塵棒間隔距，減少纖維的損傷。清棉工序主要工藝如下：
.jpg)

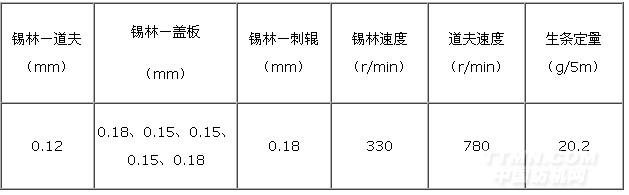

4.3梳棉工序加強梳理，充分轉移，采取低速度，大隔距的工藝原則，并適當加大生條定量，采用適當的棉網張力，以防棉網下墜。主要工藝如下：
.jpg)

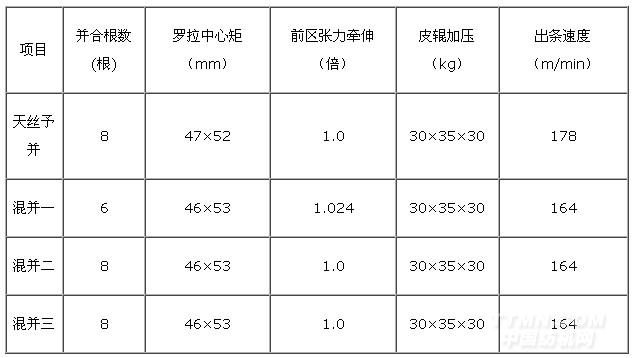

4.4并條工序采用順牽伸。為使天絲纖維與棉混紡比例準確均勻，采用了天絲予并和三道混并的工藝原則，且頭道張力牽伸倍數偏大掌握，適當降低車速。主要工藝如下：
.jpg)
4.5粗紗工序控制好紡紗張力，在細紗不出硬頭的前提下，適當提高粗紗捻系數，控制伸長率，減少意外牽伸。主要工藝如下
.jpg)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
