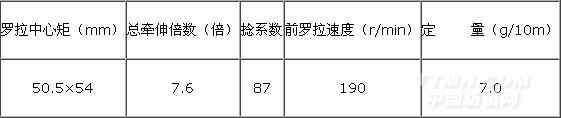

.jpg)
4.6細(xì)紗采取兩大、兩小工藝原則，降低車(chē)速，適當(dāng)增加壓力，改善成紗條干水平。細(xì)紗主要工藝如下：
.jpg)
4.7嚴(yán)格控制各工序溫濕度，前紡車(chē)間相對(duì)濕度控制在60-65％，細(xì)紗工序車(chē)間溫度控制在30-32℃之間，相對(duì)濕度控制在65％左右，以保證纖維處于吸濕狀態(tài)，減少靜電。
4.8天絲/棉58.7tex成紗質(zhì)量水平見(jiàn)下表：
.jpg)
由表可見(jiàn)，通過(guò)采取以上措施，天絲/棉紗線(xiàn)總體質(zhì)量水平較小批量試紡有了較大的改善。
5、織布工藝難點(diǎn)及采取的技術(shù)措施
5.1整經(jīng)工序張力檢測(cè)、控制。
天絲纖維和棉纖維內(nèi)在性能的差異對(duì)紗線(xiàn)的強(qiáng)力影響較大，必須較好地控制整經(jīng)工序的張力大小，保證均勻一致。整經(jīng)車(chē)速控制在500m/min左右，并采用進(jìn)口的張力測(cè)試儀，全面檢測(cè)單紗張力，使單紗張力控制在30-40克工藝要求范圍內(nèi)，從而較好地滿(mǎn)足整經(jīng)、染色、織造等工序的需要。
<<上一頁(yè)[1][2][3][4][5]下一頁(yè)>>
您所在的位置：
源經(jīng)編.gif)
