3．1．2涂料拔染活性染料地色印花
隨著涂料和黏合劑耐還原性能的改善，用涂料印花來達到色拔染的印花技術推廣較快。其優點是采用涂料色拔漿操作容易，色漿穩定性較還原染料好，在印制過程中，對花容易觀察，汽蒸時對濕度要求低，質量相對容易控制。
涂料拔染活性染料的關鍵在于選擇耐還原劑的涂料和黏合劑。Dystar公司選擇一套適宜用德固林(Decmlin)和RongalitsT為拔染劑的ImperonK型涂料和Impemn7O6黏合劑；BASF公司則推出適用于Decrolin和RongalitsT的Helizarin涂料和HelizarinuD／uDT黏合劑。國產涂料和黏合劑經慎重選擇，同樣可以篩選出適用于拔染印花的涂料和黏合劑。

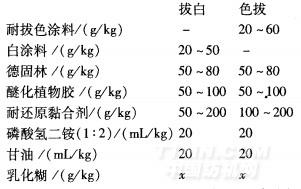

拔染漿的配制處方
.jpg)
操作將醚化植物膠用熱水調成漿狀，溫水溶解德固林(Decr0lin)，慢慢加入到醚化植物膠糊中，攪拌均勻；然后加入黏合劑、乳化糊和其它助劑，攪勻，最后按需加入涂料色漿，攪勻，待用。
工藝流程活性染料染色一印花一烘干(溫度不宜超過l1O℃)一汽蒸(1O2℃，8～l0min)一焙烘
(150℃，3～5min)一水洗一氧化(2mL／L雙氧水，40—60℃)一氧化一皂洗一水洗烘干
注意事項
(1)地色染料主要選擇可拔的乙烯砜型活性染料，染色工藝可采用軋染、浸染和冷軋堆染色等。
(2)德固林(Decr0lin)化學組分主要是甲基次硫酸鋅，遇酸易分解。由于其含有鋅，應注意選擇可耐重金屬的增稠糊，同時也應容易去除，最好用油性系統，其得色量好，色澤鮮艷，手感柔軟。印漿保留時間應控制在l2h內，最好不超過8h，而且烘干后的印花織物應及時汽蒸。汽蒸后在水洗浴中可加些甲酸(約2mL／L)，以中和難聞的氣味。
拔染劑RongalitsT主要組分為亞磺酸衍生物，對網的損傷小，是不含鋅的液體類環保型還原劑。其化學性能穩定，操作方便，可使印漿的使用壽命延長至72h以上。印花烘干溫度應控制在l2O℃以下，否則還原劑會發生分解。也可以選用水性合成增稠劑，印制的手感較柔軟。
還原劑用量應根據還原劑的種類、活性染料染地的可拔程度以及色拔漿中涂料的耐拔性能作相應調整，還原劑過量對涂料色漿的影響增大。
(3)若以醚化植物膠作為保護膠體，可預防乳化系統破乳，主要用于油性系統。
(4)國產涂料和黏合劑經過篩選，也可以用作拔染工藝。
3．1．3活性染料拔染活性染料地色印花
目前，在生產中應用的主要是由日本共榮株式會社開發的乙烯砜型活性染料專用拔染劑EmvatexDK—TN和助拔劑cleantexD．TN，該公司與上海東美化工有限公司協作，將其生產的Marco活性染料系列，篩選出耐拔染劑EmvatexDK．rN性能優良的著色拔染用Mar—coeionP型(一氯均三嗪)活性染料和拔染性能良好的Marcoz0lCDR型(乙烯砜)活性染料，以進行活性染料拔染活性染料地色印花工藝。
[1][2][3][4]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
