激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由表2可知,用未改性納米TiO2或nanoPC處理的織物洗滌后,其降解VOC的能力下降,且洗滌次數越多,下降幅度越大.而加入交聯劑后,光觸媒劑(如nanoPC-1、nanoPC-2和nanoPC-3)由于改性或通過交聯劑的作用能使光觸媒劑交聯或接枝到纖維上,形成共價鍵結合,提高了纖維與整理劑的結合牢度,使得織物降解VOC的耐洗性有較大幅度的提高,經20次洗滌后,其降解VOC的能力無明顯下降.因此,經該整理劑處理后織物可獲得較持久的光催化效果.

2.2織物抗紫外線性能

由表3可知,隨著整理劑用量增加,抗紫外線能力提高;1.0%后,抗紫外線能力(UPF值)可超過35,比未處理織物提高了8倍多.

由表4可知,未改性納米TiO2處理的織物洗滌后,其抗紫外線能力顯著下降,且洗滌次數越多,下降幅度越大.而經過nanoPC系列光觸媒整理劑處理的織物,尤其是與交聯劑復合的整理劑(如nanoPC-1、nanoPC-2和nanoPC-3),由于其與纖維發生了共價鍵的接枝或交聯反應,提高了纖維與整理劑的結合牢度[10],

使得織物的耐洗性有較大幅度提高,洗滌20次后,其抗紫外線能力仍能保持較高值.

2.3織物抗菌性能

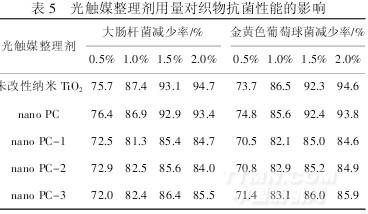

由表5可知,經納米TiO2和光觸媒整理劑nanoPC、nanoPC-1、nanoPC-2和nanoPC-3處理的織物都具有較好的抗菌性能,并且隨著整理劑用量增加,抗菌效果也提高.原因是納米TiO2發生光觸媒反應時,產生了氧化能力極強的活性氧和氫氧自由基,能攻擊細菌的外層細胞,穿透細胞膜,破壞細菌的內部結構,并徹底殺滅細菌.[11]

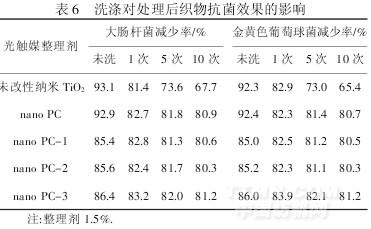

 但在光觸媒整理劑nanoPC系列中,具有交聯劑復合的光觸媒整理劑(如nanoPC-1、nanoPC-2和nanoPC-3),在相同整理劑用量的情況下,其抗菌效率稍低.后織物的耐洗性提高,洗滌10次后,其抗菌性能仍能保持原有的水平.

2.4機械性能

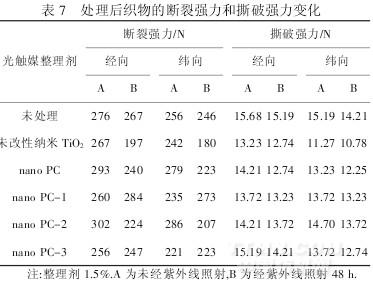

由表7可以看出,未經紫外線照射的各類納米整理劑處理后的織物,在短時間內的斷裂強力和撕破強力與未經整理的織物比較,部分稍有下降或提高,但變化不大.而不同納米光觸媒整理劑整理后的織物經紫外線照射一段時間后,則出現很大的差異:未改性的納米TiO2處理后的織物,經紫外線照射48h后,其斷裂強力和撕破強力的下降幅度大于nanoPC系列納米光觸媒整理劑處理后的織物;而用nanoPC系列納米光觸媒整理劑處理后的織物,經紫外線照射后,其斷裂強力和撕破強力的下降差值低于用未改性的納米TiO2處理的織物.原因是改性納米TiO2表面存在的硅氧鍵等基團,可以隔離納米TiO2與纖維的直接接觸,對纖維有一定的保護作用,利用本文開發的系列改性納米TiO2光觸媒劑使TiO2對纖維的光氧化作用降低,可以避免或降低纖維的劣化現象.
