激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

由圖1 可以看出,聚丙烯酸酯乳液的平均粒徑為0.113 μm,粒徑分布窄,只有一個峰,說明乳液粒徑較小,分布均勻,乳液穩(wěn)定性較好.

2.1.2紅外光譜(FT-IR)

在圖2a 中,3 462.09 cm-1是—OH 的伸縮振動吸收峰,1 645.27 cm-1是—CH CH2的伸縮振動吸收峰,1 107.03 cm-1是飽和仲醇的伸縮振動吸收峰,表明烯丙基縮水甘油醚

中968.18 cm-1是脂肪醚對稱的伸縮振動吸收峰.在圖2b中,1 190.76 cm-1是—COOH 中C—O 的伸縮振動吸收峰,1731.28cm-1是C O 的伸縮振動吸收峰,1 449.27cm-1是    是烷基芳基醚鍵的伸縮振動吸收峰,1 640.36 cm-1是苯環(huán)的伸縮振動吸收峰.因此,該紅外光譜表明中間體及光亮型聚丙烯酸酯的結構與目標結構基本吻合.

2.1.3Zeta 電位

Zeta 電位是一個表征分散體系穩(wěn)定性的重要指標.在乳液中的顆粒表面存在著雙電層,圍繞顆粒表面分為兩層,內層和外層之間存在電勢差,當電勢差介于-30~30 mV 時,顆粒之間沒有足夠的排斥力,顆粒容易聚集,乳液不穩(wěn)定.顆粒的電勢差絕對值大于30mV時,顆粒之間排斥力足夠大,乳液的分散穩(wěn)定性能好.加入聚碳酸酯二元醇的聚丙烯酸酯乳液的Zeta 電位為-31.100 mV,其絕對值大于30 mV,乳液的穩(wěn)定性較好.

2.1.4掃描電鏡

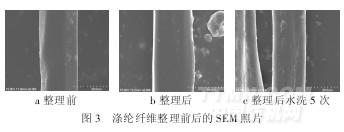

由圖3 可見,與整理前的纖維相比,整理后的纖維表面形成了一層整理劑膜,分布均勻而致密.經過水洗后纖維表面的膜仍較完整的存在,說明整理劑與纖維結合得比較好,形成的膜牢度較高.

2.1.5熱性能(TG-DTA)

由圖4 可知,光亮型聚丙烯酸酯涂層膠的失重分為3 個階段:第一階段在50~372.11 ℃,失重率為0.5%,在100 ℃附近有一個吸收峰,這是少量的水分蒸發(fā)引起的;第二階段在372.79~460 ℃,失重率為99.3%,在405.54 ℃附近有一個吸收峰;第三階段在460~550 ℃,460 ℃以后聚丙烯酸酯涂層膠幾乎無剩余.由以上分析可知,在372.79 ℃以下光亮型聚丙烯酸酯是很穩(wěn)定的.

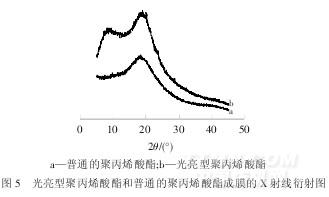

2.1.6廣角X-射線衍射(WAXD)
