激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

5 拋光整理對織物影響結(jié)果與討論

5.1 拋光處理對織物手感的影響（表1）

經(jīng)比較易知，經(jīng)拋光工藝處理后，布身柔軟度大幅提高，布面光潔度也進(jìn)一步提高，布面茸毛被水解、被永久性除掉，光潔度達(dá)到5級(jí)，同時(shí)布身的懸垂性也有所改善。這主要是由于拋光酶與纖維表面的茸毛（或微原纖）從織物上脫離或使其變細(xì)變軟，使結(jié)晶區(qū)間的空隙增大，降低了纖維的抗彎能力和剛度，從本質(zhì)上改變了纖維表面結(jié)構(gòu)，得到一種持久性的柔軟、滑爽的手感。

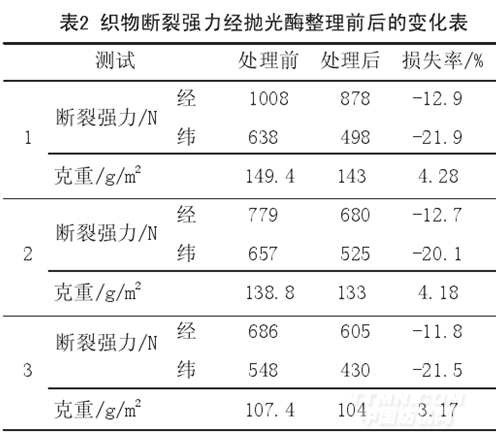

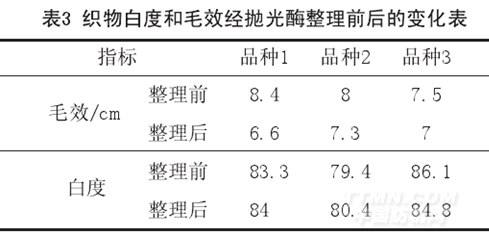

5.2 拋光整理對斷裂強(qiáng)力(表2)、白度和毛效(表3)影響

強(qiáng)力損失率=(N0-N)/N0*100%

N0—為整理前強(qiáng)力；N—為整理后強(qiáng)力

克重?fù)p失率=（W0-W）/W0*100%

W0—為整理前克重；W—為整理后克重

由表2可直接看出，織物經(jīng)生物酶拋光后，克重與強(qiáng)力都有所降低。

根據(jù)處理的目的，從改善手感考慮失重率一般控制在3%左右；從防止強(qiáng)力不損失過大考慮，失重率不應(yīng)超過5%。因?yàn)殡S著失重率的增加，纖維內(nèi)部也總會(huì)伴隨著一定程度的損傷，強(qiáng)力也會(huì)隨之降低。織物的斷裂強(qiáng)力一般控制在下降15%左右，若損傷強(qiáng)力超過20%，織物的服用性能就會(huì)受到影響，如后整理做涂層、過膠等工序能大幅度提高織物的強(qiáng)力，此時(shí)因拋光受損過大的織物也會(huì)大大提高其服用性能。
