.png)
純棉的耐久性阻燃整理主要采用以下兩種方法：
(1)Proban氨熏整理工藝。基本的工藝流程
包括：浸軋阻燃處理、烘干、氨熏、氧化、水洗、烘干。
該工藝整理后對(duì)織物手感影響小，織物強(qiáng)力損傷小，阻燃效果較好。但該工藝流程長(zhǎng)，設(shè)備復(fù)雜，并且成本較高。
(2)PyrovatexCP后整理工藝。整理后產(chǎn)品的阻燃性能較好，耐久性能好，可耐家庭洗滌50次甚至達(dá)到200次以上。缺點(diǎn)是整理工藝損傷纖維的強(qiáng)力 。
2．2毛類(lèi)織物的阻燃整理
羊毛的回潮率和含氨量比較高，其自身就具備較好的天然阻燃性能，但對(duì)于特殊用途的紡織品，如要符合應(yīng)用要求仍需進(jìn)行相應(yīng)的阻燃整理。澳人利亞國(guó)際羊毛局采用羥基酸、鈦和鋯的絡(luò)合物的方法對(duì)羊毛織物整理，在不影響羊毛的手感的前提下，獲得了較好的阻燃效果，故此方法被普遍采用 。純毛阻燃織物的應(yīng)用主要在如地毯、墻紙、窗簾等室內(nèi)高檔紡織品，軍隊(duì)校官及以上官員的軍服，以及飛機(jī)艙內(nèi)紡織品。
2．3錦綸類(lèi)織物的阻燃整理
含鹵、磷元素的阻燃劑可用作尼龍類(lèi)織物的阻燃，但是其阻燃效果并不十分顯著。青島大學(xué)用含銻、溴等元素的化合物對(duì)尼龍塔夫綢進(jìn)行了阻燃涂層整理，發(fā)現(xiàn)其作用效果較好。河北大學(xué)用羥甲基脲樹(shù)脂處理尼龍布(運(yùn)輸帶用)，也得到了較好的阻燃效果。
2．4腈綸類(lèi)織物的阻燃整理
腈綸比錦綸、滌綸更易燃燒，是一種易燃纖維，極限氧指數(shù)僅18～18．5。青島大學(xué)研制出腈綸剪絨裝飾材料用的系列阻燃劑，對(duì)絨面織物反面進(jìn)行涂層阻燃，使產(chǎn)品的極限氧指數(shù)達(dá)到29以 ，炭長(zhǎng)在8 cm以下時(shí)，基本不發(fā)生陰燃和續(xù)燃現(xiàn)象。其研制開(kāi)發(fā)的腈綸剪絨裝飾布一般用作賓館、飛機(jī)、火車(chē)及家庭的內(nèi)裝飾材料 。
2．5滌綸類(lèi)織物的阻燃整理

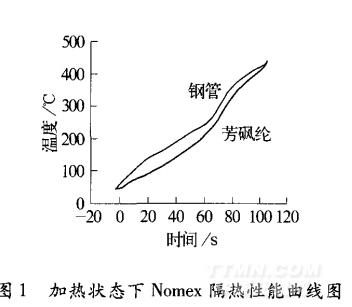

滌綸類(lèi)織物的阻燃整理仍在性能優(yōu)化探索階段，國(guó)內(nèi)由常州化工研究所制造的FRC．1阻燃劑，適用于100％滌綸織物，效果較好且毒性不大一海針織廠、常州針織總廠用這種阻燃劑生產(chǎn)純滌綸針織品。雖然其整理后滌綸織物的阻燃性能尚町，但整理液的穩(wěn)定性較低，且整理后織物于感比較硬，易出現(xiàn)白霜、色變等不良現(xiàn)象。3 幾種典型的高性能阻燃纖維(t)Nomex~系列纖維是芳綸1313纖維中具有代表性的阻燃纖維(圖1)。
.png)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
