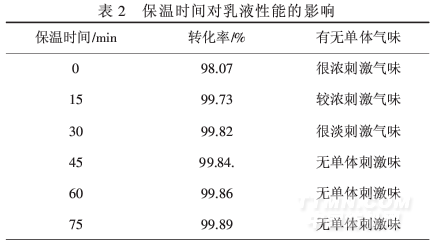

.png)
2.1.2引發劑用量
由圖1可以看出,引發劑用量為0.5%(對單體總質量)時,單體轉化率可達90%以上.由于未反應單體通過后續保溫可進一步降低.因此,控制引發劑用量為0.5%。
.png)
2.1.3溫度
由圖2可知,溫度太低聚合反應速度較慢,反應不完全,80℃時總體轉化率達到較大值.繼續升高溫度,轉化率不再上升,甚至有下降趨勢,且當溫度過高反應熱很難控制,生成的乳液穩定性變差,出現凝膠,影響粘合劑的性能.因此,選擇反應溫度為80℃.
.png)
2.1.4乳化劑配比及用量
2.1.4.1 m(OP-10)∶m(LAS)

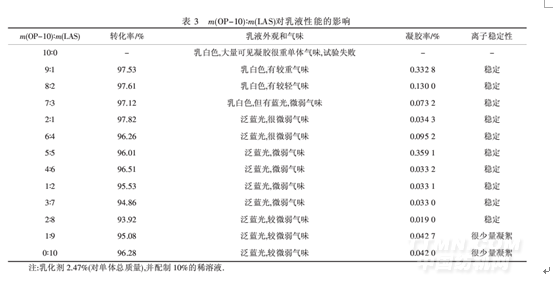

由表3可知,當m(OP-10)∶m(LAS)=2∶1時,轉化率很高,凝膠率很低,故選擇此比例為乳化劑配比.
.png)
2.1.4.2乳化劑用量

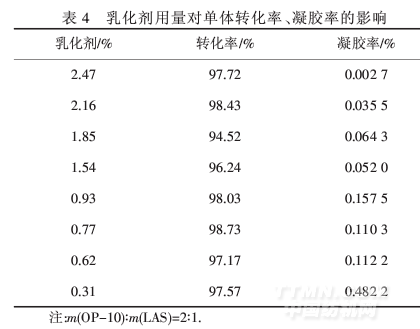

由表4可知,乳化劑用量太少,會導致部分乳膠粒表面不被乳化劑覆蓋,易出現凝膠、分層現象.但過多乳化劑會使粘合劑的耐水性下降,生產加工中易產生泡沫,操作困難.因此,在使乳液穩定的前提下,應盡量少用乳化劑.乳化劑用量為0.77%(對單體總質量)時,轉化率較高,凝膠率較低.從工業產品生產的穩定性和保險性考慮,選擇乳化劑用量0.77%為宜.
.png)
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
