激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

圖4保溫時間對織物經向強力和K/S值的影響

2.1.5葡萄糖用量

由圖5可知,當葡萄糖用量低于3g/L時,織物的強力隨著葡萄糖用量的增加而增大,原因是葡萄糖對絲素有保護作用.[6]高于3g/L時,織物的強力略有下降.葡萄糖用量在3g/L時K/S值最大,原因是葡萄糖具有還原性,對染料隱色體的穩定具有一定貢獻,大于3g/L時,過多的葡萄糖可能會使還原染料產生過還原,使得色率降低.還原艷紫2R上染真絲最適宜的葡萄糖用量為3g/L時,此時,織物經向強力為411.64N,強力損失率為13.40%,K/S值為14.05.

圖5葡萄糖用量對織物經向強力和K/S值的影響

2.2氨基酸含量

從表1可知,天門冬氨酸、蘇氨酸、谷氨酸、甘氨酸、丙氨酸、異亮氨酸、亮氨酸、酪氨酸、苯丙氨酸、組氨酸、精氨酸在模擬染色條件下處理后氨基酸含量均有下降,說明模擬染色條件處理后對這些氨基酸影響較大.因為各種氨基酸在蠶絲絲素中的分布不均勻,在絲素的外表層和次表層分布著較多的組氨酸、精氨酸、天門冬氨酸、苯丙氨酸、亮氨酸、異亮氨酸、蘇氨酸、谷氨酸、酪氨酸等側基較復雜的氨基酸[8],所以在處理過程中,堿首先溶落了在外表層和次表層分布較多的氨基酸.

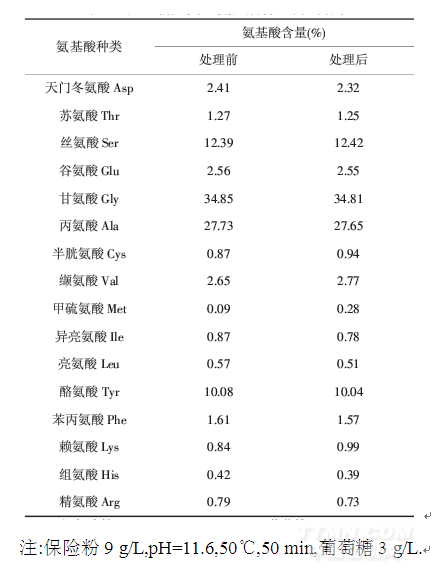

表1處理前后真絲氨基酸含量測試結果

2.3染色前后真絲結晶度

由圖6可知,2θ=20.4°為真絲纖維的結晶特征峰.通過比較發現,染色前后X-衍射峰的位置基本沒有變化,且染色前后結晶度分別為48.88%、48.84%(結晶度相差不大).說明染色前后絲纖維的結構基本沒有改變,晶區未受影響.

圖6還原艷紫2R染色前后的X-衍射圖

2.4染色織物牢度

按照1.3對還原艷紫2R上染真絲的摩擦牢度、皂洗牢度、日曬牢度進行測試,結果見表2.
