激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

硫酸銨／(g／L)  l；

壓力／Pa  1．8；

溫度／℃  l30；

時間／min  6O；

浴比  1：50。

1．3織物測試

1．3．1表觀測試 測試儀器：松下數碼相機TZ7；JSM一5610LV掃描電鏡(日本電子公司)。

1．3．2光學性能測試 采用Lambda 900紫外／可見／近紅外分光光度計175～3 300 nm，將每種試樣裁剪成5 cmX 6 cm的規格，且避開布邊選取。儀器 在開機預熱30 min之后進行測試，測試光的波段范圍為250~2 500 nm(UVR紫外波段、VIS可見光波段、NIR近紅外波段)，波長間隔為1 nm。

2結果與討論

2．1織物表觀特征分析

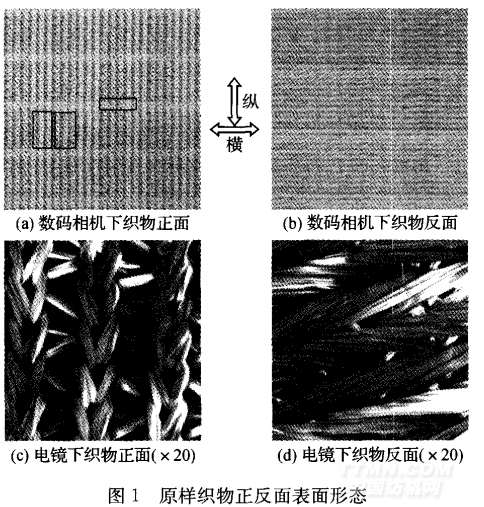

顯露線圈圈弧的針織物表面，稱為織物工藝反面；顯露線圈圈柱的針織物表面，稱為織物工藝正面。織物正面即其工藝正面照片如圖1(a)和(c)所示，反面即工藝反面照片如圖1(b)和(d)所示。圖1顯示正反面結構明顯不同。

織物正面表面有明顯縱向紋路，主要以線圈構 成，纖維及紗線形態扭曲，有利于漫反射的發生，人 在室內可透過線圈結構中的：fLfl~觀察外界景象。 織物反面，纖維束以正面線圈的圈柱呈延伸態 覆蓋，并可見正面方格效應的輪廓，但沒有線圈結構 的表觀，表面平滑，形成像“鏡面”一樣的外觀，增強了反射達到模糊外界觀察者視線的目的而發揮隱視 的效果。

2．2新型窗簾原樣織物的光學性能分析

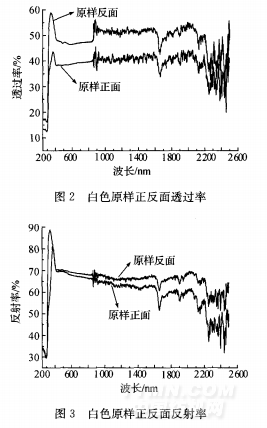

圖2、圖3是防窺窗簾織物正反面的透射和反 射曲線。兩圖可見，可見光波段織物的正、反面都是 反射曲線明顯高于透射曲線，說明織物對光的反射 作用較強，有利于提高織物的防窺視性能。而且在 紫外線波段(280～315 nm)部分，透過率和反射率 都很小，大部分光線既沒有透過織物也沒有被反射， 說明這一范圍內的紫外線大部分被原料所吸收，使 Tricot窗簾織物具有一定的紫外線防護功能。 對測得的透射和反射曲線，按波段不同進行分 段積分，并得出其面積比，從而得到各波段上的透射 和反射平均值，結果見表3。以該平均值表征織物 對特定波段光的透射和反射性能。
