小樣堿減量試驗結果見表2。

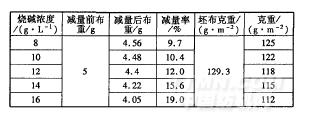

表2燒堿濃度對減堿量的影響
.png)
注：浴比為1：6。
表2中，采用l2g／L燒堿進行減量，面料的身骨感、透氣性、懸垂性最好，且克重、手感均能滿足客戶的要求。根據以上試驗結果，確定了大車工藝，仿真絲面料堿減量應控制在11％～13％。
工藝處方
燒堿／(g·L-1) 12
低聚物去除劑SC-142／(g·L-1) 1．5
精練劑SP／(g·L-1) 2．5
浴中柔軟劑(g·L-1) 1
浴比 1：6
工藝流程室溫加料，升溫至70℃(升溫速率2℃／min)→90℃(升溫速率1℃／min) →l10℃保溫50min(降溫速率l℃／min) →90℃(降溫速率2℃／min) →70℃排液→90℃熱水洗兩次→冷水洗，醋酸中和→50℃溫水洗→冷水洗，加抗靜電劑
1．2．4染色
滌綸仿真絲面料選用分散染料，在溢流機中進行高溫高壓染色，出缸前加入抗靜電劑，防止后工序加工沾污。染色實例如下所述。
卡其色分散染色處方
ACE黃／％(omf) 0．3
ACE紅／％(omf) 0．188
ACE藍／％(omf) 0．105
高溫勻染劑RP-7X／(g·L-1) 2
浴中柔軟劑ES／(g·L-1) l
<<上一頁[1][2][3][4][5]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
