激情五月激情,美女91精品,一区二区毛片,91精品福利视频,成人av网站在线观看

2結(jié)果與討論

2．1溶劑的選擇

在溶液自由基聚合反應(yīng)中，由于溶劑的鏈轉(zhuǎn)移作用，聚合物的分子質(zhì)量比較低，用不良溶劑時，聚合物分子呈卷曲狀或者球狀．在高濃度下，不良溶劑還會導(dǎo)致聚合物沉淀而成溶脹狀態(tài)析出，此時自由基之間接觸減少，但單體卻能擴(kuò)散到增長的鏈中繼續(xù)聚合，使分子質(zhì)量增加．因此，溶劑能在一定程度上控制聚合產(chǎn)物的分子質(zhì)量及分子的分散狀態(tài)和結(jié)構(gòu)．[al

本文選用親水性強(qiáng)的單體和非水溶性單體，要溶解在一種溶劑中比較困難．通過多次試驗，采取水和乙醇的混合溶液作為聚合反應(yīng)介質(zhì)，進(jìn)行溶液自由基引發(fā)無規(guī)共聚反應(yīng)．反應(yīng)單體、引發(fā)劑、產(chǎn)物全部溶解在反應(yīng)介質(zhì)中，產(chǎn)物用丙酮沉淀出來．

2．2陽離子共聚物的結(jié)構(gòu)表征

2．2．1紅外光譜(zr—IR1

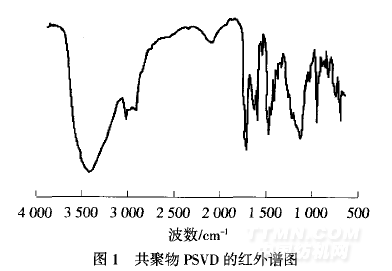

圖1為共聚物PSVD的紅外光譜圖，3425em為季銨鹽基團(tuán)吸水引起的OH伸縮振動峰；1725em為DMC酯鍵羰基(C—O)特征吸收峰；1634on～、1478em～、1452em為苯環(huán)與吡啶環(huán)中c—C伸縮振動峰；1556cm～、1601cm為吡啶環(huán)上C—N伸縮振動吸收峰；l419cm為吡啶環(huán)上C—N對稱伸縮振動吸收峰；1136em為c—O振動吸收峰；755em～、697em為苯環(huán)單取代吸收峰．

2．2．2核磁氫譜(H—NMR)

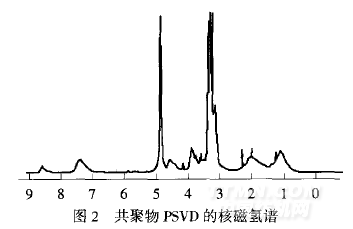

圖2中，各個峰的歸屬分別為：1．12～1．29為主鏈上亞甲基氫(2位)的化學(xué)位移；2．O3～2．32為主鏈上位氫的化學(xué)位移；3-3為與季銨氮相連的甲基氫(6位)的化學(xué)位移；3．7為與季銨氮相連的亞甲基氫(5位)的化學(xué)位移；4．57為與酰氧基相連的亞甲基氫(4位)的化學(xué)位移；7．37為苯環(huán)與吡啶環(huán)上7位氫的化學(xué)位移；8．57為吡啶環(huán)上8位氫的化學(xué)位移．7位與8位氫的化學(xué)位移相互不干擾，積分比為2：7，因此，聚合物中的n(4一乙烯基吡啶)：n(苯乙烯)為l：1

由于聚合物通過溶液自由基聚合反應(yīng)制得，單體全部溶解在混合溶劑中，產(chǎn)物經(jīng)過丙酮沉淀并多次洗滌．因此，未反應(yīng)的雜質(zhì)已經(jīng)充分除去，通過FT—IR與H—NMR分析得出產(chǎn)物是苯乙烯一(4～乙烯基吡啶)一甲基丙烯酰三甲基氯化銨聚合物．

2．2．3特性粘數(shù)與陽離子單體含量

高分子分散劑的分散穩(wěn)定性能受溶劑化鏈與錨固基團(tuán)共同影響．陽離子單體是溶劑化鏈的組成部分，為了使顏料能夠很好地分散在水溶液中，需要高分子分散劑具有一定長度和比例的溶劑化鏈．溶劑化鏈比例4,N產(chǎn)物水溶性不好，溶劑化鏈大會讓錨固端的比例縮小，使高分子分散劑不能很好地吸附在顏料表面．經(jīng)過多次水溶性測試，高分子分散劑PSVD選擇DMC用量為75％(對單體質(zhì)量)，合成的高分子分散劑的溶劑化鏈占70％以上，既能使合成的產(chǎn)物充分溶解在水中又能牢固地吸附在顏料表面．特性粘數(shù)=0．81L／g，陽離子單體含量K=71．8％．
