2．3陽離子超細顏料分散液的性能
2．3．1粒徑與Zeta電位

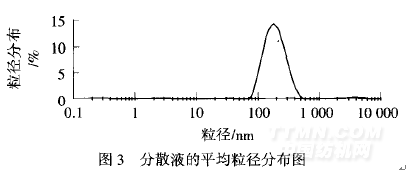

從圖3可以看出，分散液的平均粒徑為193．1nm，粒徑分布指數PDI為1．81．
.png)

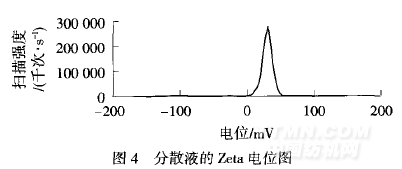

由圖4可知，PSVD制成的顏料分散液中顏料表面的Zeta電位>30mV(30．6mY)，靜電排斥作用很大．相對于顆粒分子運動而言，運動動能不足以克服此能壘時，顆粒相互排斥，懸浮液穩定分散．陽離子高分子分散劑作用于分散液中，空間位阻與靜電排斥作用同時存在，從而更有效地阻止了顏料顆粒的聚集．
.png)
2．3．2穩定性
超細顏料分散液的離心穩定性為50．4％，離心穩定性不是十分理想，原因是離心機的轉速比較大，離心時間比較長．
分散液放置一周后觀察靜止穩定性，出現大量沉淀這是由于合成的高分子分散劑溶劑化鏈成分比較多，分散劑的親水性比較強，錨固端數量不足以在顏料表面形成包覆膜．
從結構上來看，苯環上一個c原子被N原子取代形成了吡啶環結構，而吡啶環中N原子有兩個孤對電子沒有與其他原子共軛，因此，兩個孤對電子可以與一些具有空軌道原子的顏料相結合(如顏料紅245)以增強對顏料的附著力．[51
3結論
通過溶液自由基引發聚合反應，合成了含有苯環與毗啶環的新型高分子分散劑PSVD．使用PSVD對顏料紅245進行分散，因雙錨固基團的協同作用共同作用于顏料表面，增強了對顏料的分散效果，故所制備的陽離子超細顏料分散液粒徑<200Bin，離心穩定性為50．4％。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
