在紡織印染行業中，為了使織物得到更好的性 能，通常使用各種助劑對織物進行處理。在織物的 前處理中，為了加快前處理的速度和改善前處理的 效果，通常也會加入一些助劑，隨著助劑的發展， 人們開始把螯合劑用在織物的前處理和染色過程中 。 目前應用的金屬螯合劑主要有：聚磷酸鹽(無機 磷酸鹽)絡合物、多羧酸、羥基多羧酸和氨基多羧酸 型螯合劑、有機膦酸鹽型螯合劑、聚羧酸型螯合劑 和聚膦酸酯型螯合劑曙 ，同一螯合劑對不同金屬離子 所表現的性能是不一樣的。 ，所以在使用時要注意選 擇。染整中金屬螯合劑的主要作用有二，一是為了 消除用水中硬水成份造成的各種不良影響而用作硬 水軟化劑；二是在過氧化氫漂白工藝中使漂浴穩定 而用作穩定劑。
2實驗
2．1織物
純棉坯布、滌棉坯布，前處理過的純棉織物、 純滌織物。
2．2實驗設備
數顯恒溫水浴鍋、電子天平、電熱鼓風干燥箱、實驗室小軋車、白度測定儀、毛細效應測定
儀、汽蒸箱。
2．3實驗試劑
LA一螯合劑、雙氧水、硅酸鈉、滲透~,JJFC、氫氧化鈉。
2．4工藝流程
2．4．1退漿
按照處方計算和稱量藥品，配成200mL的工作液，將布樣分別浸沒在溫度為80℃到85℃度的稀堿液中，待浸透后在軋車上軋去多余的溶液(二浸二軋)，軋余率為1 1O％～130％。將浸軋堿液的試樣放入蒸箱中汽蒸20~25min，取出試樣，將經過汽蒸的試樣放在80℃度以上的熱水中洗滌5min，最后用冷水沖洗至無堿，烘干，稱重。
2．4．2漂白
取經過退漿和煮練過的織物，按處方配制染浴，用稀氫氧化鈉溶液調pH值到規定的范圍，然后各投入一塊試樣，在水浴中保溫85~C，浸漂1h，漂白結束后取出試樣，用蒸餾水洗凈后晾干，留做白度測試。
2．5性能測試
白度參見國標6B8425—87，毛細效應參見國標ZBW04019—90。
退漿率按公式計算：
退漿率(％)=[(坯布含漿率一退漿后織物含漿率)／坯布含漿率]×100％
3結果與分析
3．1 LA-螯合劑對退漿的影響

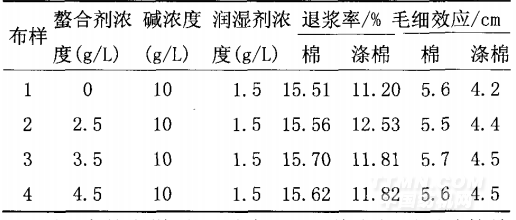

表1 LA一螯合劑對退漿效果的影響
.png)
表1中的布樣1是沒有加入LA一螯合劑所測試的結 果，通過布樣l與其它布樣的比較，可以發現，加入 LA一螯合劑后純棉織物的退漿率、毛細效應都有所提高。對滌棉織物也是一樣，織物退漿率和毛細效應 有一定的提高。 這是因為目前退漿整理大部分都要用到堿，所以水中的Ca2+、Mg2+ 、Fe3+ 等離子會消耗堿，，形成沉淀，而且有時一些紗線上的漿料也含有重金屬的防腐 劑，這些也影響退漿，因此在退漿時必須加入螯合劑，螯合這些離子 。此外，螯合劑對果膠質的去 除也有較好的促進作用，果膠質中結合的鈣鎂離子， 能與螯合劑有效結合成螯合物。隨著果膠質中金屬離子的去除，以果膠質為骨架的疏水性網狀層中其它雜 質間的結合力下降，被陸續處理下來，通過水洗進一步得到去除。從而可以獲得較好的整理效果。
3．LA-螯合劑對漂白的影響
表2中布樣1采用的是傳統的漂白方法，漂浴中 沒有加入LA一螯合劑，布樣2的漂浴是在布樣l漂浴的 基礎上加入了LA一螯合劑，比較兩種布樣所得的白度可以看出，加入了LA一螯合劑對純棉織物的白度有 一定程度提高。從表中的對比實驗還可以看出，在沒有加入硅酸鈉的漂白浴中，如沒有加入LA一螯合劑(布樣3)，織物的白度比較低，加入LA一螯合劑后，織物的白度有了明顯的提高，而且隨著LA一螯合劑濃度的增加，織物的白度也提高。當濃度為4g／L 時，織物的白度達到了最大值，如濃度繼續增加，織物的白度開始降低。
[1][2]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
