微波加熱，是一種介電損耗發熱，介電損耗系數大 的物體有選擇地吸收微波，而無需加熱的部分不吸收 微波，避免了無意義的升溫，加熱更具有針對性。微波 對極性的水、染料及助劑分子都有作用，可加快分子的 振動，加快染化料的溶解及其向纖維內部的擴散，同時 微波使一些反應的活化能降低，使其原來按傳統加熱 方式需較長時間的反應縮短了時間l1J。 國外科研人員早研究了微波技術應用于棉坯布的退漿、煮練以及軋蒸漂白工藝等 ，結果都證明了采 用微波技術對織物進行前處理可以大大縮短處理時 間、節省能源。本文重點研究微波應用于棉織物退煮 漂一浴浸漬法前處理的可行性，并試圖尋找合適的前處理工藝。
1 實驗
1．1材料與儀器
材料：純棉坯布16×12／106×56
藥品：氫氧化鈉(100 %)，過氧化氫(30 )，雙氧水
穩定劑Stabilizer FCB及精練劑Hostapal MRN 6 g／L (Clariant公司)。
儀器：I ek一800紡織品毛細效應測試儀、SC-80C型
全自動色差計、I FY—B01D多功能織物強力機、Galanz PZOI)20TI．-D4型微波爐、電熱恒溫水浴鍋
1．2實驗步驟
加一定量的水于錐形瓶中，依次加入精練劑、氫氧 化鈉、雙氧水穩定劑、雙氧水、蒸餾水，均勻攪拌，取所 要處理的坯布(本試驗先剪取20 cm×8 cm純棉坯布， 再通過撕邊準確稱量2.0 g織物)，用少量水潤濕并擠干后投入升溫到50℃的工作液中，再用微波用保鮮膜
包住瓶口后，在保鮮膜上捅兩個小孔，利用恒溫水浴鍋加熱(50℃開始計時，約30 min加熱至沸，此時處理浴溫度在95℃左右)或采用微波加熱處理織物一定時間。經處理后的織物在85~90℃熱水中水洗10 min，水洗兩次后再用涼水沖洗、晾干后進行性能測試。
1．3測試方法
1．3．1 自度的測定
按照全自動色差計SG8OC的操作規程，校準其零點和與之配套的標準白瓷板的白度，反復調試幾次使白度值恒定為止，校準后即可進行白度的測定。
1．3．2 織物退漿等級的評定
純棉坯布一般以淀粉漿為主，所以選擇用碘一碘化鉀稀溶液進行快速滴定試驗，定性測試織物的退漿 率。退漿率不同會呈現不同的顏色，按顏色相同或相近進行評級，顏色越藍退漿率越差，顏色越黃退漿率越好。比色卡共分9級，9級為最高(退漿率在99% 以上)，1級為最差，一般情況下，7級以上基本能夠滿足
染整加工需求。
1．3．3 毛細效應的測試
按(FZ／'I、01071-2008紡織品 毛細效應實驗方法》進行測試。
1．3．4 織物斷裂強力及斷裂延伸度的測定
織物斷裂強力的測定標準為GB／T 3923．1一l 997 《紡織品 織物拉伸性能第1部分 斷裂強力和斷裂 伸長率的測定 條樣法》。
1．3．5 雙氧水分解率的測定
配制0．1 mol／L的高錳酸鉀標準溶液和6 mol／L的硫酸溶液，取5 mL過氧化氫漂液置于100 mL錐形瓶中，加人10 mlL6 mol／L硫酸溶液，然后用0．1 mol／L 的高錳酸鉀標準溶液進行滴定，當溶液自無色變成微紅色且半分鐘不消失即為終點，記下消耗的高錳酸鉀體

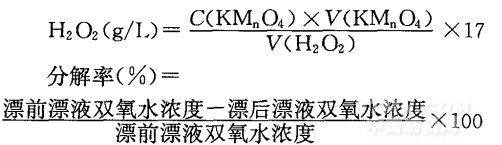

積，重復3次取平均值。由下式計算：
.png)
2 結果與討論
2．1微波加熱水浴溫度測試
在實驗用錐形瓶中分別裝入40、80mL水，調整微波火力，分別放人微波爐中加熱不同時間，用溫度計測 試水溫。該微波爐的額定輸出功率為700 W，微波發 射頻率為2450 MHz，所用的低火、中低火、中火、中高 火及高火的加熱功率分別為119、280、420、595、700 w。微波加熱前水溫為l4℃，不同加熱火力測得的水 溫見表1。
表1水在不同微波火力和加熱時間下的溫度 單位：℃
[1][2][3]下一頁>>
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
