圖4 染色時間對總固色率的影響
由圖4可見,隨著染色時間的延長,總固著率逐漸升高。雅格素紅在染色時間為60min時,總固著率達到最高,再延長染色時間,總固著率基本不變;雅格素黃和雅格素藏青在染色時間為50min時,總固著率達到最高,再延長染色時間,總固著率基本不變。此外,活性染料上染改性棉織物的吸附曲線類似于朗格繆爾吸附曲線。
2.3 染色織物的色牢度
按優化改性工藝(改性劑9.5g/L,NaOH5.0g/L,浴比50∶1,80℃改性55min)對棉織物進行改性,按優化低鹽染色工藝[活性染料2%(omf),元明粉10g/L,浴比50∶1,染色溫度55℃,染色時間雅格素紅60min、雅格素黃和雅格素藏青50min]染色,研究改性低鹽染色織物和未改性常規染色織物的色牢度,結果見表6。

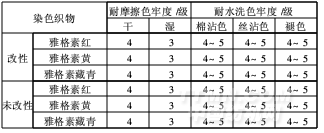

表6 染色織物的色牢度性能
.png)
由表6可知,改性棉織物低鹽染色后的耐摩擦色牢度和耐水洗色牢度與未改性織物相當。
3 結論
(1)棉織物優化改性工藝為:陽離子改性劑9.5g/L,改性溫度80℃,改性時間55min,NaOH5.0g/L。
(2)改性棉織物用雅格素紅BF、雅格素黃BF、雅格素藏青BF低鹽染色的優化工藝為:元明粉10g/L,染色溫度為55℃,染色時間50~60min。
(3)棉織物經改性之后,可實現棉織物活性染料低鹽染色,染料固著率高,有利于實現清潔生產。
<<上一頁[1][2][3][4]
相關信息
推薦企業 推薦企業
推薦企業
您所在的位置：
